중국의 튼튼한 탄젠트 타워 공장

가공 송전선의 주요 백본형 타워로서 직선 타워는 네트워크 전체 송전 타워 수의 80% 이상을 차지합니다. 이는 전력망 인프라, 신에너지 플랜트 전송 및 도시-농촌 전력망 업그레이드 프로젝트에서 가장 널리 사용되는 기본 타워 유형입니다.

청도안방신에너지, 산동 철강 구조 제조 기지와 국가 첨단 기술 기업의 기술 축적을 바탕으로 전체 변속기 철강 구조 산업 체인의 연구 및 제조에 깊이 관여하고 있습니다.

우리 공장은 간형, 잔형, 부엉이형, 램뿔형 디자인과 같은 모든 타워 유형을 포함하여 35kV, 110kV, 220kV 및 330kV의 주류 송전 조건을 포괄하는 전체 전압 레벨 직선형 철탑 제품 시리즈를 개발했습니다.

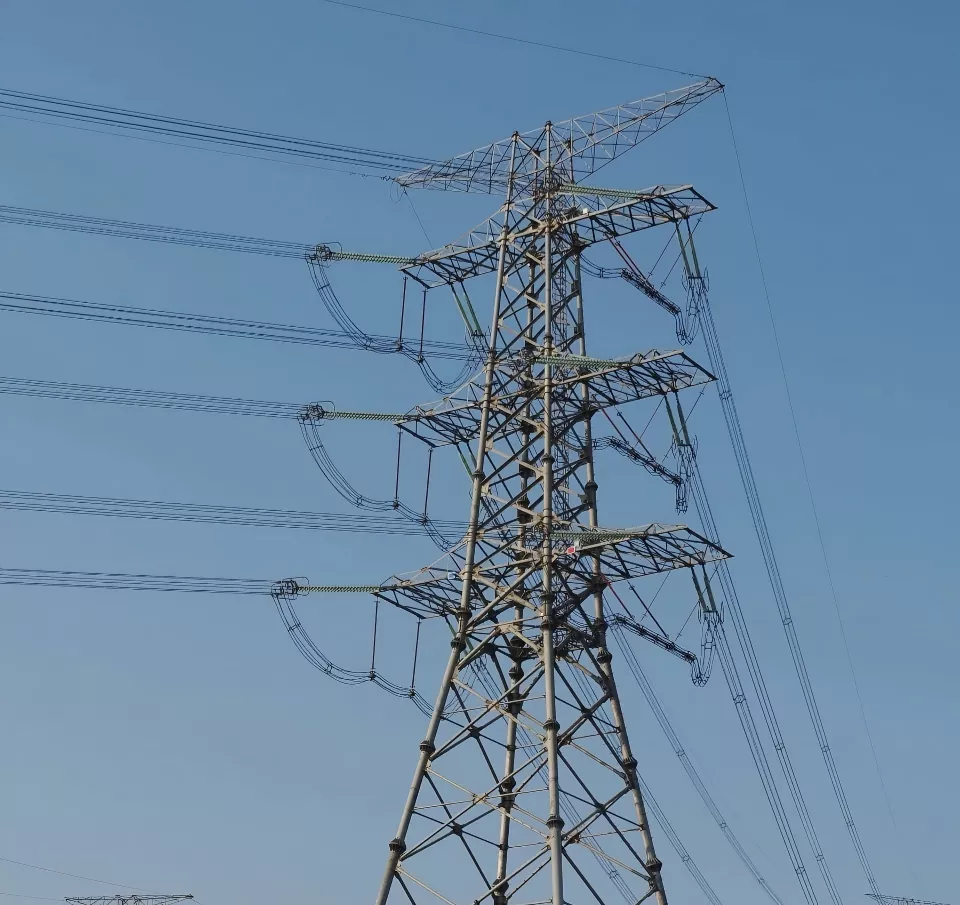

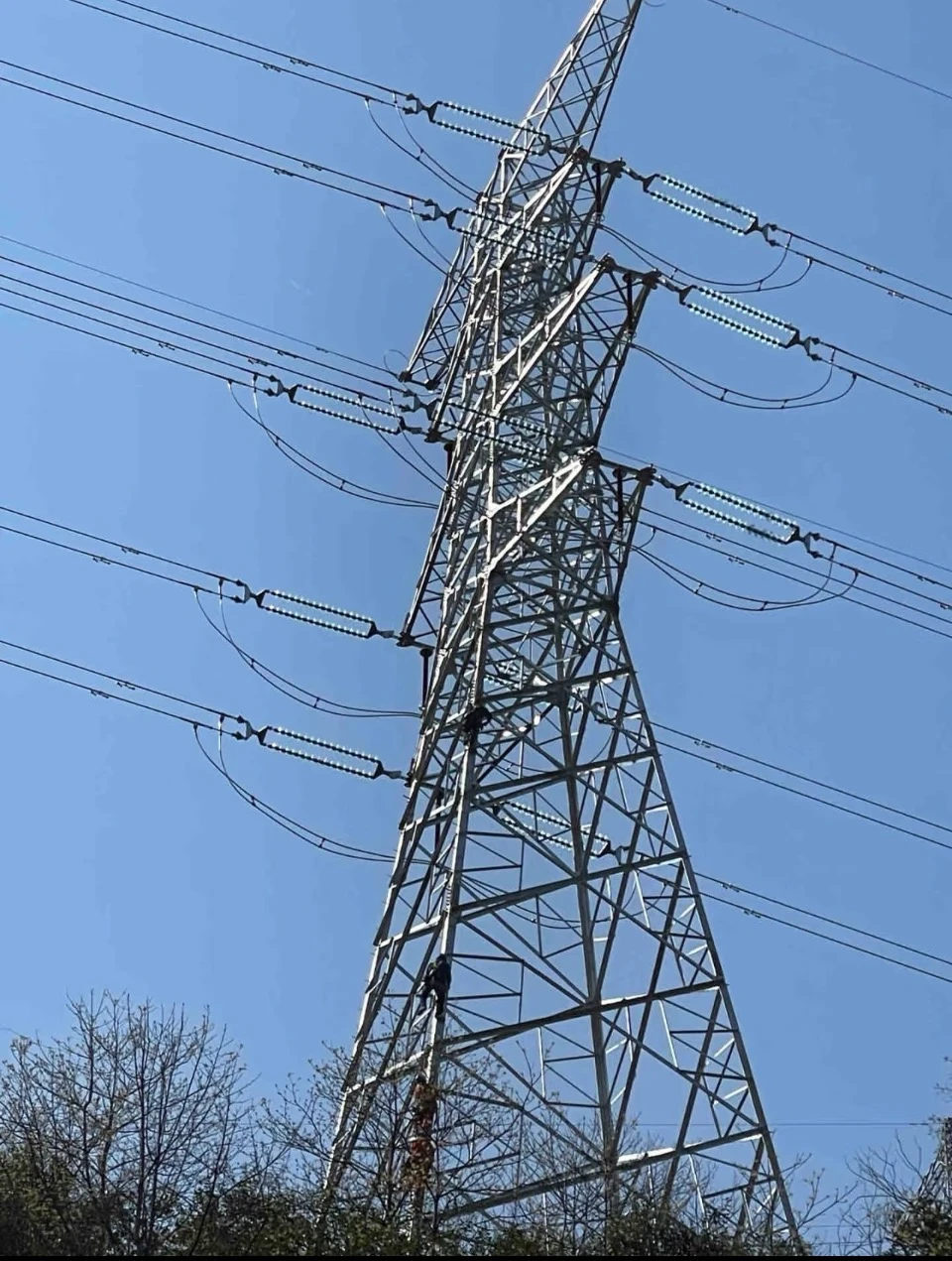

탄젠트타워란?

안방 탄젠트타워는 선로의 종방향 장력과 각도 장력을 견디지 않고 도체와 접지선의 무게, 얼음 하중, 수평 풍하중만을 지탱하는 직선 송전 구간 전용 하중 지지 구조로 자리잡고 있습니다.

경량 트러스 기계 설계, 전천후 내후성 부식 방지, 정밀한 구조 최적화, 편리한 건설 및 유지 관리에 중점을 두고 평원, 언덕, 산, 해안의 다습한 염수 분무 환경, 신에너지 공원과 같은 다양한 인프라 시나리오에 적응할 수 있습니다.

이는 장거리 송전 통로를 위한 안정적이고 오래 지속되며 비용 효과적인 철골 구조 지원 시스템을 제공하는 동시에 태양광 및 풍력 발전 공급, 도시-농촌 전력망 변환 및 지방 간 전력 네트워킹에 대한 프로젝트 요구 사항을 충족하며 새로운 에너지 송전 네트워크의 기본 하중 지지 핵심 구성 요소 역할을 합니다.

당사의 전체 시리즈 타워 사양 시스템

1. 저압 기존 시리즈(35kV/110kV)

주로 위의 Z자형 및 단순화된 건식 타워는 낮고 가벼운 타워 본체, 작은 기초 설치 공간을 갖추고 도시 및 농촌 배전 네트워크, 타운십 송전 지점 및 소규모 인근 그리드 연결 신에너지 프로젝트에 적합합니다.

2. 고전압 트렁크 시리즈 (220kV/330kV)

표준 건식 및 컵 모양 직선 타워, 최적화된 교차 암 간격 및 절연 조정 거리, 충분한 강성 중복성, 전력망의 주 송전선, 지역 간 송전 트렁크 라인 및 대형 풍력 및 태양광 발전소의 발신 라인에 적합합니다.

3. 컴팩트한 스페셜라이즈드 시리즈

제한된 토지 자원, 인근 주거 지역 및 제한된 생태 통로가 있는 지역의 프로젝트에 적합한 좁은 기반의 소형 직선 타워, 타워 루트 범위 및 복도 면적을 줄입니다. 또한 작은 각도 및 작은 선삭 조건과도 호환되므로 라인 레이아웃의 유연성이 향상됩니다.

4. 일반 구조 매개변수

주요 재료는 Q345B 및 Q420 고강도 저합금강, 풀 타워 볼트 조립 트러스 구조, 사다리꼴 테이퍼형 타워 본체 설계, 18m~75m 범위의 타워 높이, 기존 경간 길이 80m~400m에 적합하며 생산 및 제조를 위한 GB50545 송전선 설계 사양 및 DL/T 철강 구조 산업 표준을 엄격히 준수합니다.

핵심 제품 장점

(1) 구조 최적화

유한 요소 구조 시뮬레이션 및 해석 기술을 사용하여 타워 본체의 단면, 경사 재료 배열 및 접합 응력을 전체 영역에서 최적화하고 전통적인 중복 재료 설계를 포기합니다.

내풍성, 내진성 및 얼음 덮개에 대한 국가 하중 요구 사항을 충족하는 조건에서 타워 본체의 자중은 12%~18%까지 최적화되고 트러스력 전달 경로가 명확하며 처짐 제어 정확도가 업계 평균보다 좋습니다.

기초 루트 개구부가 더 작아지고 토공 굴착량과 콘크리트 소비가 동시에 감소되어 프로젝트 토지 취득 및 토목 건설 비용이 크게 절감되고 구조적 안전 중복성, 자재 활용률 및 프로젝트 비용 간의 최적 균형을 달성합니다.

(2) 부식 방지

안방은 국가표준의 용융아연도금 전공정을 채택하고 있습니다.

강철은 전체 영역에 담그고 아연 층의 두께는 부동태화 및 밀봉 처리와 결합하여 85μm 이상으로 균일하고 안정적입니다. 해안 염수 분무, 산업 산 및 알칼리, 습기 응축, 비, 눈 및 동결 해빙 및 기타 환경 부식에 저항합니다.

제품 설계 기본 수명은 50년이며 옥외 서비스 중에 부식 방지층이 천천히 부패하여 나중에 페인트 수리 및 녹 제거 작업 및 유지 관리 빈도를 크게 줄이고 전체 수명 주기의 운영 및 유지 관리 비용을 절감하며 산동 해안, 내륙의 높은 습도, 북부의 극심한 추위와 얼음과 같은 복잡한 지역 환경에 적응합니다.

(3) 자체 개발한 보안 특허 구조

안방신에너지의 재활용 가능한 등반 방지 특허 구조를 갖춘 타워에는 개폐식 액세스 페달이 장착되어 있으며, 매일 유휴 상태일 때 자동으로 재활용되고 숨겨 관련 관계자가 규정을 위반하여 등반하는 것을 방지합니다.

전문적인 운영 및 유지 보수 인력만이 유지 보수 채널을 잠금 해제하고 확장할 수 있으며, 이는 고소 작업의 안전 보호 및 공공 보안 통제를 고려하고, 보호 기능이 없고 등반이 용이한 기존 타워의 보안 격차를 메우고, 전력망 안전 표준화 요구 사항을 충족합니다.

(4) 조립식 모듈러 제작

전체 타워 부품 공장은 블랭킹, 펀칭 및 사전 조립을 표준화하고 모든 볼트 구멍이 정확하게 일치하며 현장에서 2차 절단 및 용접이 필요 없으며 순수한 볼트 접합 및 조립이 필요합니다.

부품의 경량화로 도로운송에 문제가 없으며 험준한 산간도로 구간의 이동이 편리합니다.

설치 프로세스 단순화, 고지대 작업 시간 단축, 동시에 건설 인력 및 건설 기간 비용 절감, 비상 전력망 수리 및 일괄 인프라 러시 프로젝트, 편리한 해체 및 수정 및 구성 요소 교체에 적합하며 2차 재사용 가치가 있습니다.

(5) 다양한 환경에 적응

구조 설계는 내진 8단계, 내풍 12단계, 가혹한 얼음 덮힘 조건을 포괄합니다.

혹한, 저온 환경에서도 강철의 인성이 저하되지 않으며, 해안 고염 환경에서도 구조적 성능이 안정적입니다.

기초 형태는 굴착 기초, 슬래브 기초, 얕은 매설 계단 기초에 유연하게 적용할 수 있으며, 대규모 부지 변형 없이 진흙, 경사지, 산지 및 평지의 다중 지질에 적합합니다.

새로운 에너지 스테이션의 주변 전송 통로 및 원격 산악 지역의 회선 네트워킹과 같은 비표준 시나리오에 적합합니다.

(6) 품질 관리의 전체 체인

안방은 국가첨단기술기업으로서 철강공장 재검사, 블랭킹 정도 테스트, 용접 결함 검출, 아연도금층 테스트, 부하 시뮬레이션 테스트 등 전 공정 품질 검사 시스템을 구축했습니다.

라인 일괄 설치의 일관성을 보장하기 위해 구성 요소의 강력한 상호 호환성과 배치 공급 크기의 편차가 없는 State Grid 및 China Southern Power Grid의 제조 표준을 엄격하게 벤치마킹합니다.

애플리케이션 시나리오

State Grid 및 로컬 전력망의 고전압/저전압 백본 직선 전송 채널

태양광 발전소와 풍력 발전소는 새로운 에너지 전력을 특수 라인에 보냅니다.

도시 및 농촌 전력망 업그레이드, 농촌 전력망 전환, 산업 단지의 내부 전력 공급 라인

구릉지, 해안가, 생태보호구역 등 제한된 통로에서의 송전 프로젝트;

장거리 직선을 일괄 네트워킹하고 인장 저항 타워를 지원하여 완전한 전송 시스템을 구축합니다.

기업 지원 서비스

청도안방신에너지초기 라인 조사, 타워형 맞춤형 설계, 도면 심층 검증, 공장 대량 생산 및 제조, 물류 차량 유통, 현장 설치 기술 지도, 사후 운영 및 유지 보수 통합 서비스까지 원스톱 풀체인 솔루션을 제공합니다.

우리는 해외 수출 맞춤화, 비표준 매개변수의 개인화 연구 및 개발을 지원하고, Jiaozhou 지능형 제조 산업 단지의 생산 능력 이점에 의존하고, 대규모 신속한 납품을 보장하며, 안정적인 생산 능력, 하드 코어 품질 및 전체 사이클 서비스를 통해 국내외 전력 인프라 프로젝트에 신뢰할 수 있는 강철 구조 지원을 제공합니다.
