동력 전달 탄젠트 타워

청도안방신에너지는 전력타워분야의 선구적인 원천제조업체입니다. 글로벌 초고압 전송 네트워크의 모든 킬로미터를 보호하기 위해 풀체인 서비스와 견고한 강도를 사용하여 장인 정신으로 송전 탄젠트 타워를 신중하게 육성합니다. 전 세계적으로 고전압 송전선을 위한 안전하고 신뢰할 수 있는 솔루션을 제공합니다.

문의 보내기

제품 설명

내구성이 뛰어난 고급 동력 전달 탄젠트 타워는 직선 세그먼트의 핵심 지지 강철 구조입니다. 힘 10kV-1000kV의 전압 레벨에 적합한 전송. 청도안방뉴에서 설계, 제작한 제품입니다. 에너지 GB/T 2694-2018 및 DL/T 5486-2020 표준에 따른 공장.

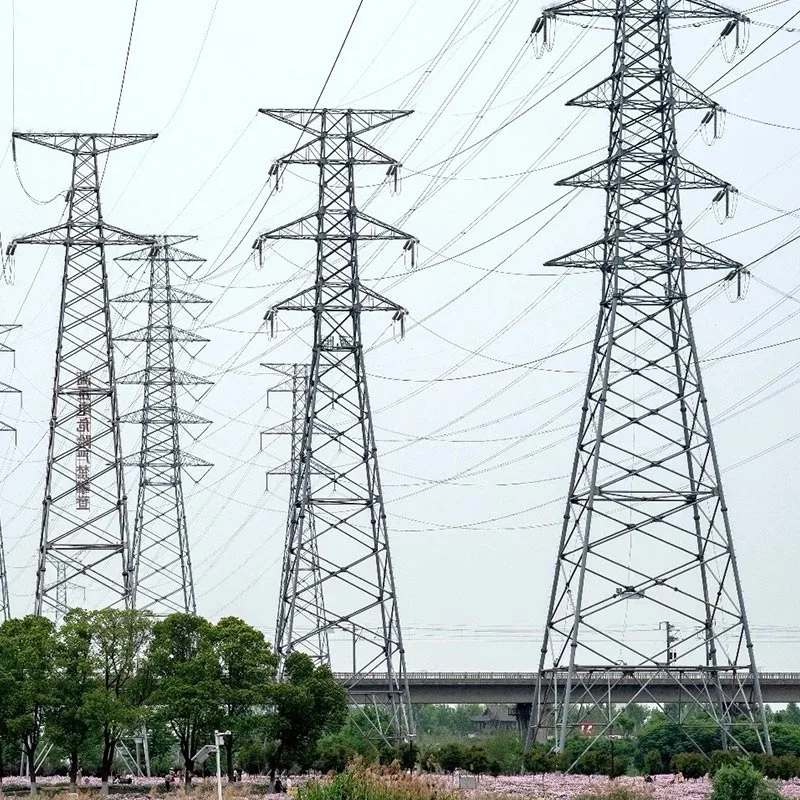

Power Transmission Tangent Tower

이 제품은 고강도 각도를 채택합니다. 강철/강철 튜브 트러스 구조, 장기간 부식 방지를 위한 용융 아연 도금 및 특허받은 보강재 높은 하중 지지력, 강력한 재해 저항성, 설치 용이성, 긴 수명을 통합한 기술입니다. 서비스 인생.

그것은 도시 전력망, 산악 송전, 강 건너기 및 기타 시나리오에서 널리 사용됩니다. 중국 송전을 위한 안정적이고 신뢰할 수 있는 송전 탄젠트 타워 솔루션을 제공합니다.

핵심 장점

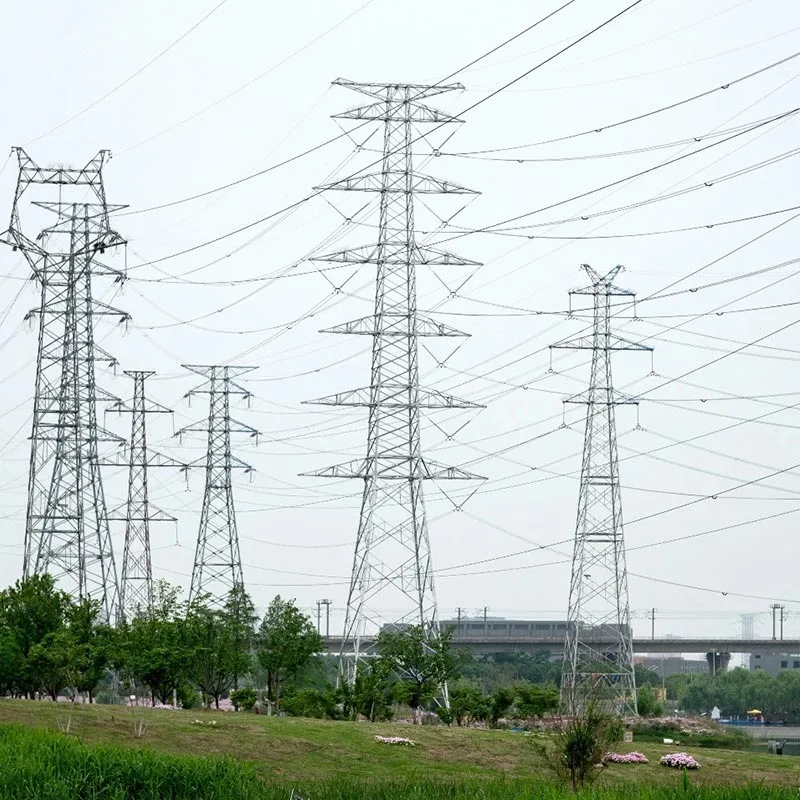

Power Transmission Tangent Tower

우수한 기계적 성능

독립적으로 특허받은 장치를 갖추고 있습니다. "강화 "전력 타워에 사용되는 철골 부품의 구조"로 구멍을 뚫지 않고도 삼각형의 안정적인 지지대를 형성할 수 있습니다. 구멍.

송전접선탑의 주재료 강도가 20% 증가하고, 바람, 지진, 결빙 방지 저항성은 업계 표준을 훨씬 뛰어넘습니다.

공장 정밀 제조

청도안방신에너지 50,000㎡ 현대식 매년 공장 50,000톤 이상의 타워 부품을 생산합니다. 전체 공정에는 CNC 절단, 정밀 용접 및 엄격한 결함 탐지로 ±1.0mm의 부품 정확도와 수직도 1/1000 이하를 달성합니다.

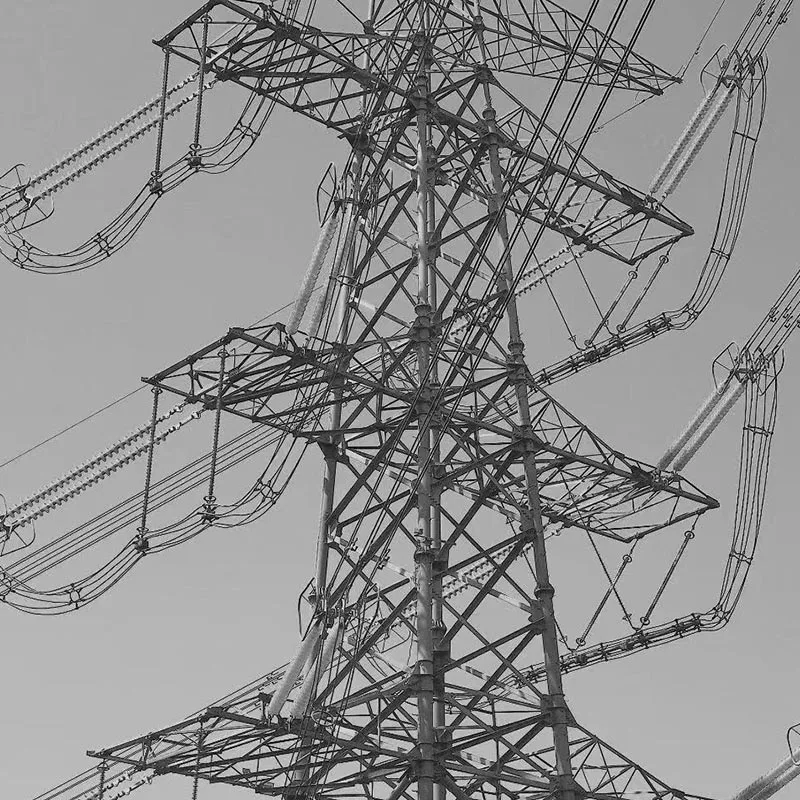

Power Transmission Tangent Tower

오래 지속되는 부식 방지

Power Transmission Tangent Tower는 이중층 용융을 사용합니다. 아연 도금 부식 방지 공정, 아연 층 두께 ≥85μm. 50년 동안 유지보수가 필요 없는 서비스를 달성할 수 있습니다. 가혹한 해안, 염분-알칼리성, 습도가 높은 지역 등의 환경으로 인해 전체 수명주기가 크게 단축됩니다. 비용.

모듈형 설계 및 효율적인 설치

타워는 표준화된 모듈과 볼트 연결을 채택합니다. 현장 방문 불필요 용접. 단일 기초타워 설치기간은 기존 공법 대비 30% 단축되며, 산, 사막 등 복잡한 지형에서도 신속한 공사가 가능합니다.

강력한 맞춤화

10kV ~ 1000kV의 전압 레벨에 적합하며, 타워는 사용자 정의 가능 풍압, 결빙, 지질 조건 및 기타 운영 요구 사항에 따라 중국 전역의 다양한 송전선 프로젝트.

제품 작동 원리

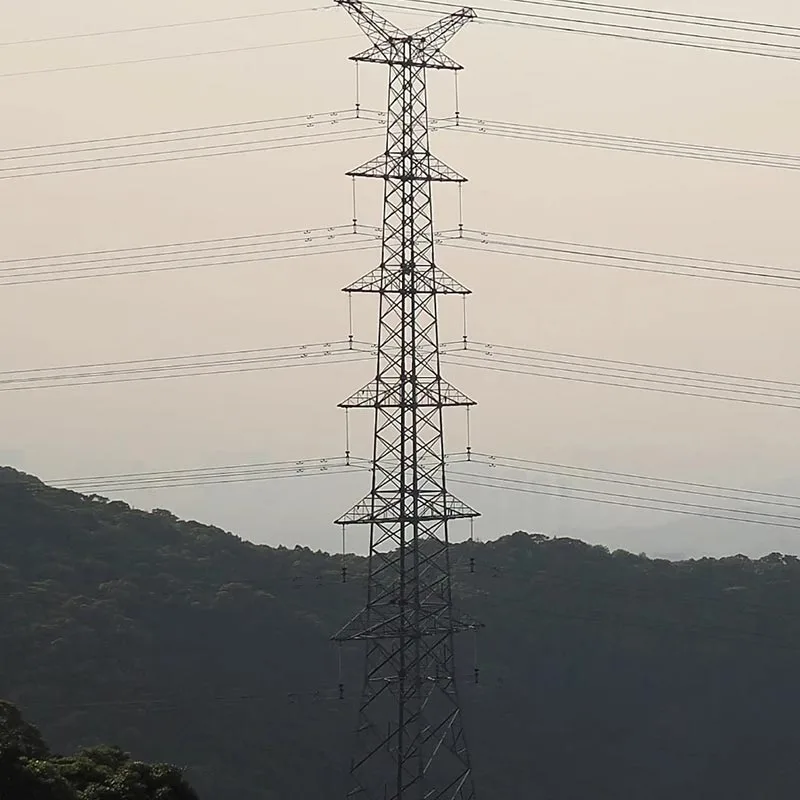

Power Transmission Tangent Tower

송전선 직선구간의 핵심 지지구조물로 송전접선타워 주로 도체 및 접지선을 매달고 수직 하중(도체 및 접지선, 타워 자중), 수평 하중(풍하중, 얼음 하중, 지진 영향) 및 단선 장력.

타워는 다양한 하중을 타워 기초에 효율적으로 전달하는 공간 트러스 구조를 사용합니다. 메인부재, 대각선부재, 가로부재의 합리적인 배치로 기하학적 안정성을 확보 극한 상황에서 전송선의 전기적 안전성을 보장합니다.

전력 전송 탄젠트 타워(Power Transmission Tangent Tower)는 절연체 스트링을 통해 타워에서 도체를 전기적으로 분리하는 반면, 낙뢰 보호를 제공하기 위해 접지선과 함께 작동하여 안전하고 안정적이며 효율적인 보장 직선 구간에서 전기 에너지를 전달합니다.

청도안방신에너지의 타워는 유한요소 시뮬레이션을 통해 구조를 최적화하고, 편향과 응력을 정밀하게 제어합니다. 기계적 요구 사항을 충족하면서도 타워는 가볍습니다. 는 단일 기초 타워의 무게는 기존 설계보다 15% 적습니다.

제품 매개변수

목	기술 사양	비고
적용 가능한 전압 등급	10kV~1000kV	특수 전압 등급에 맞게 맞춤화 가능
타워 구조	앵글 스틸 트러스 / 스틸 튜브 트러스	캣헤드형, 컵형, 어퍼크로스형 등
설계 기본 풍압	0.35~0.95kN/m²	GB 50009에 따라
설계 얼음 두께	0~20mm	결빙이 심한 지역에 맞게 맞춤화 가능
지진 강화 강도	6~8학년	GB 50260 요구 사항 충족
타워 높이	15~120m	라인 요구 사항에 따라 맞춤화
주요재료	Q345B / Q420B	고강도 저합금 구조용강
부식 방지 기술	용융 아연 도금	아연 코팅 두께 ≥85μm
수직성	1/1000 이하	GB/T 2694-2018 준수
서비스 수명	≥50년	열악한 환경을 위해 설계됨
구현 표준	GB/T 2694–2018, DL/T 5486–2020	현재의 국가 및 산업 표준
