맞춤형 케이블 종단 타워 공급업체

청도안방신에너지전체 전력 철강 구조 산업 체인에 대한 깊은 전문 지식을 보유하고 있습니다. 35kV ~ 220kV 그리드 프로젝트, 새로운 에너지 통합 프로젝트 및 도시-농촌 그리드 혁신을 위해 우리는 통합 앵글 스틸 및 스틸 튜브 케이블 터미널 타워의 전체 시리즈를 맞춤화하고 개발합니다. 당사를 제조업체로 선택하고 새 프로젝트에 대한 견적을 받아보세요!

케이블 종단 타워란 무엇입니까?

케이블 종단 타워는 고전압 송전 가공선을 지하 케이블 시스템과 연결하는 주요 전이 구조물입니다.

전력망 끝부분의 핵심 강철 구조 시설 역할을 하는 이 장치는 단면 도체 장력 고정, 케이블 단자 장착, 서지 피뢰기 배치, 라인 절연 전환 및 전기 안전 절연을 포함한 다양한 기능을 수행합니다.

이는 변전소 접근, 도시 가공 네트워크를 지하선으로 변환, 새로운 에너지 발전소를 그리드에 통합하는 데 중요한 장비입니다.

이 타워에는 강화된 구조 역학 설계, 통합 전기 안전 레이아웃, 해안 내후성 부식 방지 시스템이 통합되어 있습니다. 이는 대규모 토지 점유, 불충분한 스트레스 중복성, 제한된 운영 및 유지 관리 공간, 열악한 환경 적응성과 같은 전통적인 터미널 타워 문제를 해결합니다.

당사의 솔루션은 기계적 하중 지지, 전기 절연, 현장 적응성 및 장기 내구성에 대한 포괄적인 업그레이드를 제공하여 전력망의 엔드 링크를 위한 높은 신뢰성의 통합 솔루션을 제공합니다.

제품 카테고리

1. 강철 모노폴 케이블 종단 타워

Q355B 고강도 강관을 주재료로 사용하여 단일 기둥 강관 구조로 설계되었습니다. 전체적인 디자인은 단순하고 최소한의 공간을 차지하므로 컴팩트한 도시 지역과 조경 요구 사항이 높은 시나리오에 적합합니다.

타워 높이는 필요에 따라(8m-25m) 맞춤화할 수 있으며 35kV-110kV 전압 레벨에 적합하며 높은 풍하중 저항, 편리한 설치, 효율적인 운영 및 유지 관리라는 이점을 제공합니다.

이 제품은 용융 아연도금 및 폐쇄 코팅 기술을 사용한 부식 방지 기능을 갖춘 통합 터미널 장착 플랫폼과 낙뢰 보호 접지 시스템을 갖추고 있습니다.

도시 녹지, 변전소 울타리 내부, 산업 단지 및 기타 좁은 부지에 널리 적용할 수 있으며 실용성과 미적 균형을 유지하여 부지 선택의 어려움을 크게 줄입니다.

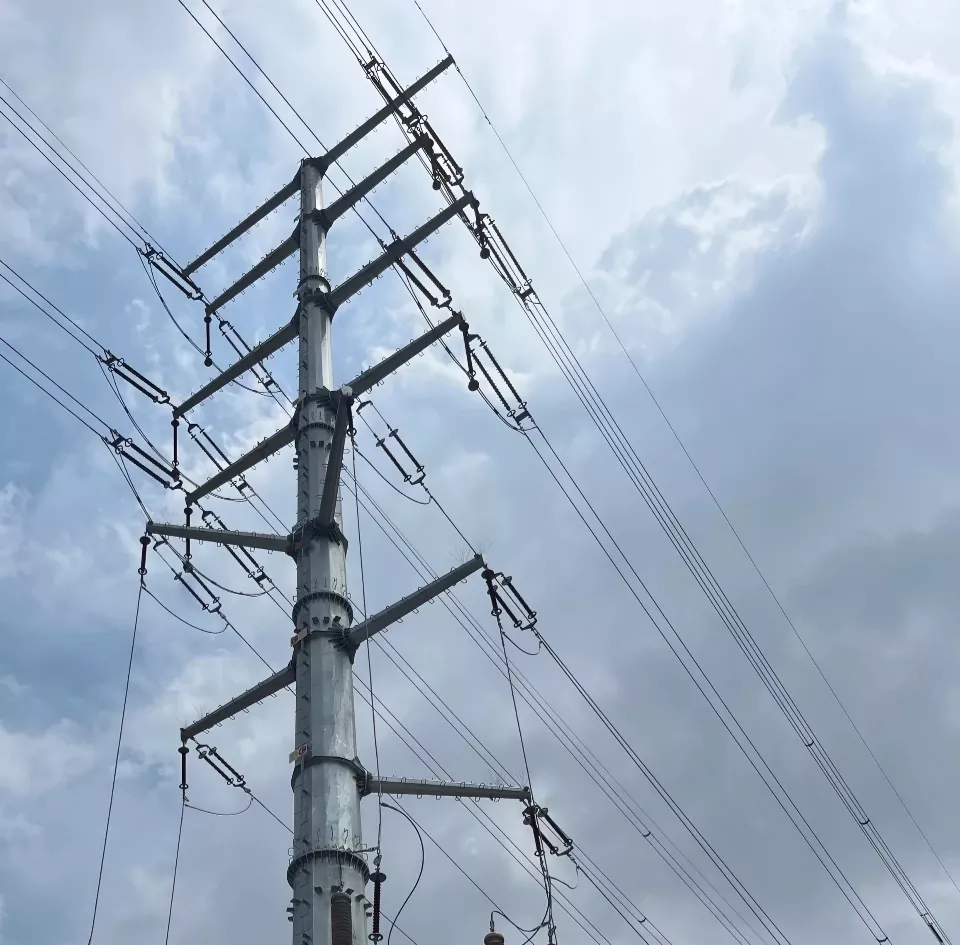

2. 다중 회로 케이블 라이저 폴

다중 회로 케이블 라이저 요구 사항에 맞게 특별히 설계되어 2~4개 회로를 동시에 지원하며 110kV~220kV 고전압 레벨에 적합합니다. 케이블 단자 장착, 리드 전환 및 전기 안전 절연 기능을 결합한 모듈형 극 구조를 사용합니다.

폴은 응력 분산에 최적화되어 있으며 예약된 여러 터미널 장착 지점과 유지 관리 플랫폼을 통해 여러 회로의 불균형한 장력을 견딜 수 있습니다.

다중 회로 케이블 라이저 폴신에너지 발전소의 다중 회로 그리드 통합 및 도시 배전망 확장에 적합하며, 여러 단일 회로 시설을 구축할 필요가 없고, 프로젝트 토지 이용 및 건설 비용을 효과적으로 합리화하며, 다중 회로 라인의 중앙 집중식 관리 및 효율적인 유지 관리를 달성합니다.

3. 갠트리형 케이블 종단타워

110kV-220kV 전압 레벨에 적합한 맞춤형 범위(10m-30m)를 갖춘 이중 기둥 갠트리 구조를 채택하여 강력한 내하중 용량과 충분한 전기 안전 거리를 제공합니다. 주로 장거리 가공선과 지하 케이블 사이의 대용량 케이블 터미널 장착 및 전환 노드에 사용됩니다.

갠트리 크로스빔에는 여러 세트의 케이블 터미널과 피뢰기를 동시에 지원할 수 있는 여러 개의 예약된 장착 지점이 있으며, 변전소 콘센트와 대규모 프로젝트를 위한 지역 간 라인 터미널 연결에 적합합니다.

구조적 안정성이 뛰어나고 극한의 기후 하중을 견딜 수 있으며 State Grid 및 Southern Grid의 대규모 전력망 프로젝트의 수용 표준을 충족하며 고부하, 고신뢰성 송전 요구 사항에 적합합니다.

4. 132kV 천이송전탑

가공선과 지하 케이블 사이의 전환에 중점을 두고 터미널 타워와 송전탑의 이중 기능을 통합하여 132kV 전압 레벨에 맞게 맞춤 설계되었습니다. 케이블 터미널 장착, 절연 전환을 처리하고 장력이 가해진 도체를 고정하고 라인 방향을 바꿀 수도 있습니다.

타워는 DL/T 전력 산업 표준을 준수하는 충분한 응력 중복성을 갖춘 앵글 강철 격자 또는 강철 파이프 결합 구조를 사용합니다. 부식 방지 시스템은 다양한 지역 시나리오에 맞게 특별히 최적화되었으며 132kV 신에너지 그리드 통합, 도시 및 농촌 그리드 혁신, 산업 단지 전용 라인 전환에 널리 적용될 수 있어 원활한 전환과 안전한 전송을 보장하고 보편성과 특수 적응의 균형을 유지합니다.

핵심강점

1. 특수 구조

기존 송전탑의 양방향 균형력 설계와 달리 안방 케이블 터미널 타워는 단방향 초대형 불균형 장력을 위해 독점적으로 강화되었습니다.

타워 본체의 주요 재료, 타워 다리 및 플랜지 노드는 모두 암호화되고 두꺼워지고 최적화되었으며 뒤집힘 방지 및 비틀림 방지 성능은 일반적인 장력 방지 타워 표준을 훨씬 초과합니다.

기본 베어링 용량은 중복성을 위해 예약되어 있으며 극한의 바람, 결빙 및 지진 하중을 견딜 수 있고 구조의 근본 원인에서 타워 오프셋 및 터미널 라인 단선의 숨겨진 위험을 피하고 전력망 끝 링크의 장기적으로 안정적인 작동을 보장할 수 있는 DL/T 전력 산업 사양에 적응합니다.

2. 통합 플랫폼 설계

당사의 케이블 종단 타워에는 케이블 종단, 서지 방지기 및 리드인 전환 브래킷을 장착하기 위한 내장형 표준화된 플랫폼이 있습니다. 이 설계는 기존의 독립형 종단 구조, 장착 브래킷 및 접지 시스템을 단일 통합 타워 구조로 통합합니다.

이 설계를 통해 추가 토목 공학 지원 구조물을 건설할 필요가 없으므로 필요한 토지 면적을 줄이고 건설 절차와 자재 소비를 최소화합니다.

또한 이 통합 플랫폼 설계에는 안전 보호 시설과 함께 운영 및 유지 관리를 위한 전용 접근 경로가 통합되어 있습니다. 이를 통해 편리한 장비 설치, 정기 검사, 긴급 수리가 용이해지며 궁극적으로 전체 프로젝트 자본 비용과 장기적인 운영 및 유지 관리 비용이 모두 절감됩니다.

3. 내후성 및 부식 방지 시스템

타워의 주요 구조는 Q355B 고강도 저합금강으로 제작되었으며, 용융 아연도금과 밀봉된 부식 방지 코팅을 결합한 이중층 보호 공정을 활용합니다.

안방에서는 높은 염수분무, 높은 습도, 강한 해풍 등 해안 지역의 혹독한 환경 조건을 견딜 수 있도록 코팅 두께와 부식 방지 배합을 특별히 최적화하여 염 부식, 산화 및 산-염기 노화에 대한 견고한 저항성을 제공합니다.

모든 구조용 볼트와 플랜지는 유사한 부식 방지 밀봉 처리를 거쳐 30년 이상의 설계 사용 수명을 보장합니다.

안방과의 협력은 귀하의 프로젝트에 대한 향후 재도장 및 부품 교체 빈도를 최소화하는 동시에 내륙 산악 지역, 해안 갯벌 및 산업 단지를 포함한 광범위한 부식성이 높은 환경에 대한 완전한 적응성을 보장합니다.

4. 좁은 기반, 경량 사용자 정의

좁은 복도, 부족한 토지 자원, 도시 전력망 내의 조밀한 주변 건축물 문제를 해결하기 위해 우리는 일련의 좁은 기반의 소형 터미널 타워를 도입했습니다.

이 제품 시리즈는 최적화된 타워 베이스 치수와 방풍 구조 설계를 특징으로 하여 설치 공간이 더 작고 바람이 불어오는 방향의 단면이 줄어듭니다.

모든 구조적 하중 요구 사항과 전기 안전 여유 표준을 완벽하게 충족하는 동시에 이 터미널 타워 시리즈는 녹지대, 변전소 주변 벽 및 신에너지 시설의 주변 지역을 포함한 다양한 도시 토지 환경에 유연한 적응성을 제공합니다. 이는 도시 전력망 현대화 프로젝트 중 터미널 타워 배치 시 자주 직면하는 어려움에 대한 실용적인 솔루션을 제공합니다.

5. 모든 전압 레벨에 걸쳐 유연한 맞춤화 가능

당사의 제품 포트폴리오는 35kV, 110kV 및 220kV를 포함한 모든 주요 고전압 등급을 포괄하며 앵글 강철 격자 타워, 단일 기둥 관형 강철 타워 및 다중 회로 복합 타워와 같은 다양한 구조 설계의 사용자 정의를 지원합니다.

타워 높이, 크로스암 구성, 절연체 부착 매개변수, 접지 시스템 및 낙뢰 보호 설정을 모두 특정 요구 사항에 맞게 조정할 수 있습니다.

화력 전력망 통합 및 재생 에너지 송전(풍력 및 태양광)부터 도시 및 농촌 배전망 확장 및 지역 간 선 터미널 연결에 이르기까지 다양한 엔지니어링 프로젝트의 요구를 충족할 수 있는 종합적인 원스톱 맞춤형 배송 솔루션을 제공합니다.
