고전압 강관 타워

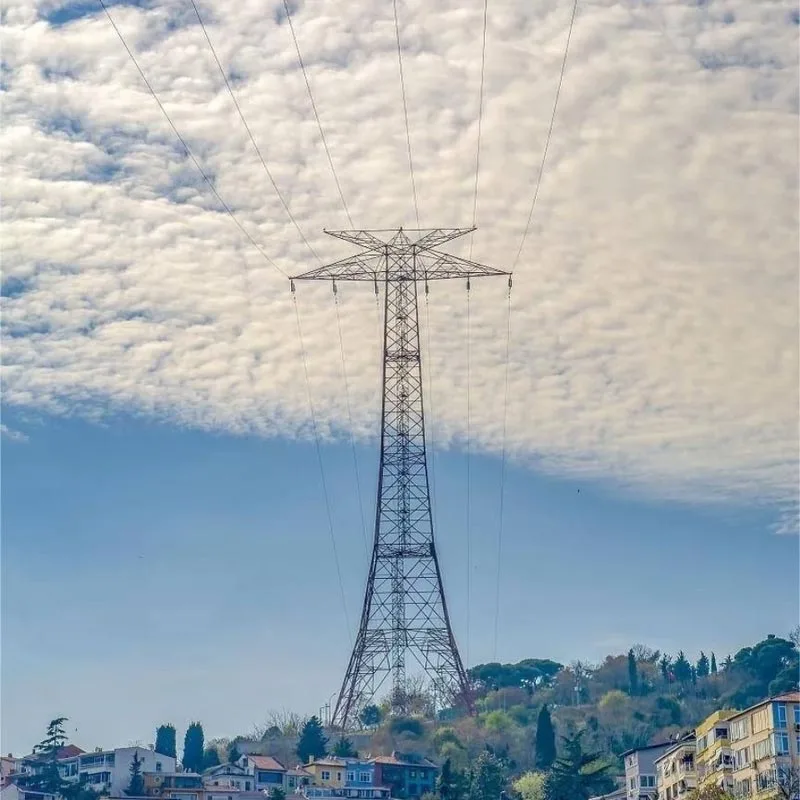

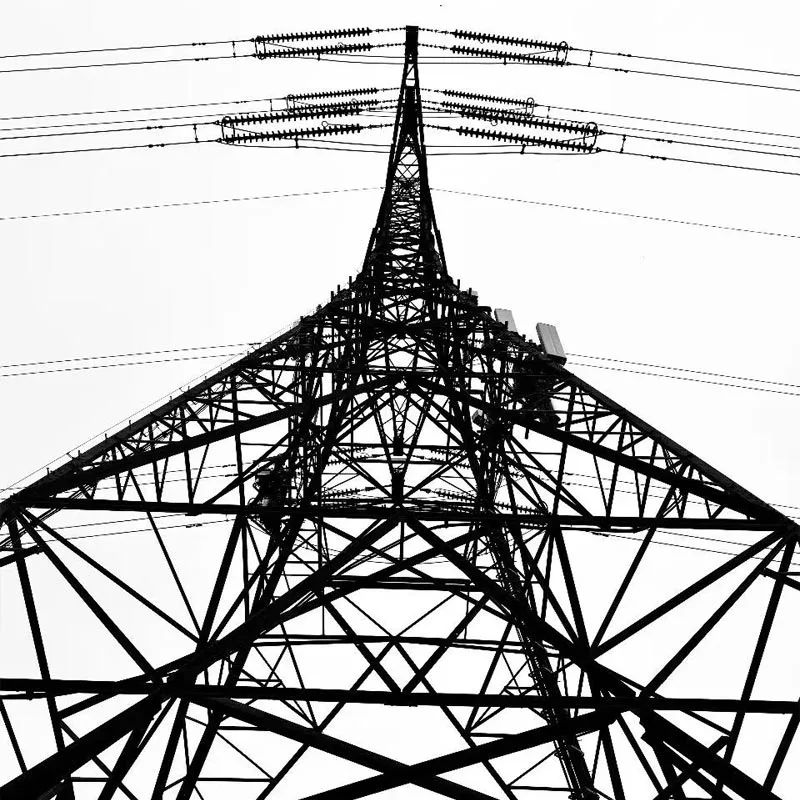

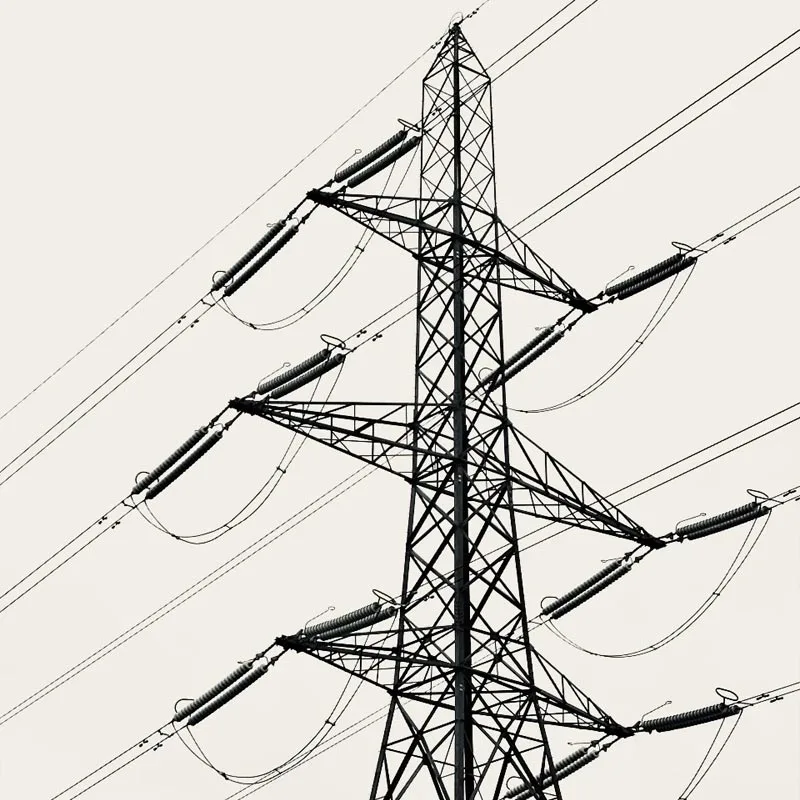

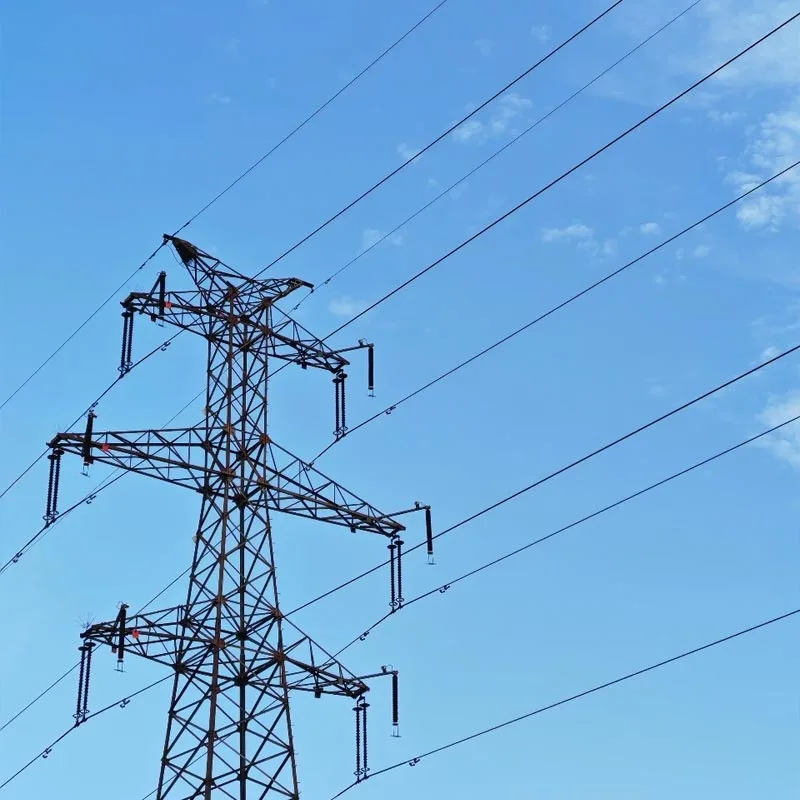

칭다오 안방 신에너지 고전압 강철 관형 타워는 핵심 송전 지원 장비 통합 "설계-제조-설치-서비스". 10kV-1000kV 고전압용으로 특별히 설계되었으며, 초고전압 (UHV) 및 초고압 송전선로에 격자형, 단일 기둥 테이퍼 형 및 좁은베이스 결합형.

"2022년 10대 강관주 기업"으로, 회사 20개의 핵심 특허, 연간 50,000톤 생산 능력, 국가/산업 인증을 기반으로 합니다. GB/T 2694 및 GB 50205와 같은 표준.

제품은 Q355B/Q420/Q460 등급 고강도 강철을 채택합니다. 용융아연도금 방식, 특허받은 용접기술, 강화된 구조설계 등을 적용하였습니다.

그것은 작동할 수 있습니다 안정적으로 태풍이 자주 발생하는 지역, 결빙이 심한 지역, 도시 제한 통로와 같은 복잡한 시나리오에서 안전하다 전력, 통신, 산업 및 기타 분야의 안정적인 전력 전송 솔루션을 보유하고 있습니다. 전 세계 수백 명의 고객에게 성공적으로 서비스를 제공했습니다. 두 제품 모두 고객으로부터 높은 평가를 받았습니다.

핵심 장점

안정적인 구조를 위한 특허받은 권한 부여

등 핵심특허 독점 보유 "힘을 위한 강화된 구조 타워 철골 부품" 및 "앵글 철탑 베이스용 특수 용접 설비". 삼각형의 안정적인 지지를 통해 디자인과 구멍없는 보강 기술로 차체 강도를 손상시키지 않고 지지력이 향상되었습니다.

는 용접 설비는 강판의 다양한 사양 위치 지정에 적용할 수 있습니다. 용접은 비파괴 처리를 거칩니다. 테스트를 통해 높은 접합 강성과 최소한의 편심을 보장합니다. 바람 진동 및 결빙 방지 기능은 다음과 같습니다. 기존 제품보다 월등히 우수합니다.

더 긴 서비스 수명을 위한 고강도 및 내식성

주요 재료는 저합금입니다. 고강도 강철. 는 용융 아연 도금 코팅의 두께는 85μm 이상이며 폐쇄형 강관 구조는 효과적으로 예방하다 물과 먼지가 축적되어 30년 이상의 부식 방지 서비스 수명을 달성합니다.

엄격하게 통제되는 막대 굽힘 정도(길이의 2‰ 이하) 및 타원형(2D/1000 이하)은 높은 염수 분무와 같은 열악한 환경에 대한 적응성을 보장합니다. 중국 북서부의 해안 지역과 강풍, 모래가 많아 일일 유지 관리 작업량이 다른 지역의 1/3에 불과합니다. 전통적인 철탑.

최적의 바닥 공간을 통한 시나리오 적응성

다양한 구조 옵션 사용 가능(좁은 베이스 복합형, 단일 컬럼 테이퍼 유형). 단일 튜브 타워에는 원형 기초만 필요하므로 바닥 공간이 더 줄어듭니다. 앵글 철탑에 비해 60% 이상, 도시 전력망 전환, 산업 단지에 완벽하게 적합 그리고 기타 복도 제한 시나리오.

유선형 강관 단면은 바람 저항 계수가 낮고, 태풍이 자주 발생하는 지역과 장경간 구간(강/협곡 교차점)에서 풍하중을 30% 줄입니다. UHV 시나리오의 경우 는 타워 높이는 130m, 타워 무게는 260톤에 달해 이중 회로 전력 요구 사항을 충족합니다. 전송.

효율적인 배송을 위한 풀체인 서비스

"맞춤형 디자인 팩토리" 턴키 서비스 제공 사전 제작 현장 조립". 50,000㎡의 생산기지로 빠른 대량생산이 가능합니다.

세련된 채택 고강도 나일론 로프 호이스팅과 같은 건설 방식을 사용하면 설치 주기가 일반 로프보다 20% 단축됩니다. 산업 평균. 기초 설계 및 구성 요소 조정을 포함한 전체 프로세스 기술 지원이 제공됩니다.

응용 시나리오

동력전달분야: 110kV~1000kV UHV/초고압 송전선로 및 변전소 구조, 특히 내몽골, 광시 및 기타 지역의 지역 간 에너지 전송 프로젝트에 적합합니다.

도시 및 산업 시나리오: 도시전력망 고도화, 산업단지 배전, 10kV 전력 충전소 및 교환소를 위한 송전 프로젝트. 좁은 기반 설계로 토지 취득 비용을 절감하고 밀도가 높은 건물의 복잡한 환경에 적응합니다.

복잡한 기후 및 지형: 태풍 다발해안, 남서부 결빙이 심한 지역 중국, 강풍 고비 북서쪽의 속도 영역과 강/협곡 횡단과 같은 장거리 전송 구간.

다중 산업 적응: 통신 기지국 지원, 라디오 및 텔레비전 타워, 특별한 힘 군용 전송 시설. 다양한 사양의 맞춤형 타워 구조를 사용할 수 있습니다. 특정 요구 사항을 충족합니다.

사양 매개변수

자주 묻는 질문(FAQ)

1. 고전압 강철 관형 타워의 비용이 기존 앵글 강철 타워보다 높습니까?

초기 제조 비용은 약간 높지만 종합 비용은 더 유리합니다! 강철 관형타워는 가벼우며(동일하중시 중량 30%감소), 기초공사비 절감 20%-40%.

부식 방지 서비스 수명은 최대 30년으로 이후 유지 관리 비용은 기존 유지 관리 비용의 1/3에 불과합니다. 전통적인 앵글 철탑. 또한, 컴팩트한 바닥면적을 통해 토지 취득 비용을 크게 절감할 수 있습니다. 도시 지역에서는 장기간 사용 시 비용 효율성이 훨씬 높아집니다.

2. UHV 장거리 프로젝트에서 타워의 안정성과 안전성을 어떻게 보장합니까?

UHV 장경간 타워는 격자형 강화 구조를 채택하고 주요 재료는 Q460 고강도 강철로 만들어졌습니다. 3차원 유한요소해석을 통해 힘분포를 최적화하고, 접합부를 교차시켜 이중으로 고정합니다. 편심률이 3mm 이하인 라인 용접 및 플랜지 연결. 배송 전 1:10 스케일 모델 풍동 테스트 및 부하 제한 테스트가 수행됩니다.

현장 설치 후 초음파 탐상 및 전체적인 수직도 확인 1000kV UHV 송전 부하 요구 사항을 준수하는지 확인하기 위해 검사가 수행됩니다. 제품에는 여러 강을 건너는 UHV 프로젝트에서 안정적으로 운영되어 왔습니다.

3. 일일 유지관리는 어떻게 수행하며, 유지관리 주기는 어떻게 되나요?

유지관리가 간단하고 편리합니다! 1년에 한 번씩 정기 검사를 실시하는 것이 좋습니다. 볼트의 견고성, 추락 방지 레일(장착된 경우)의 감도, 타워 주변의 장애물 제거.

부식 방지 코팅 터치업은 환경 조건에 따라 5~8년마다 수행되어야 합니다. 는 폐쇄형 강관 구조로 내부 부식을 방지하여 잦은 점검 및 점검이 필요하지 않습니다. 유지 관리 작업량을 대폭 줄여줍니다.

4. 맞춤형 디자인이 지원되나요? 배송 주기는 어떻게 되나요?

전체 시나리오 커스터마이징이 가능합니다! 타워 구조는 전압 레벨, 부하에 따라 맞춤 제작 가능 요구 사항, 지형 및 기후, 바닥 공간 제한 및 기타 매개변수.

표준 납품주기 제품은 15-30일입니다. 대형 UHV 타워 또는 맞춤형 제품의 경우 프로젝트에 따라 주기를 협상할 수 있습니다. 규모. 회사의 연간 생산 능력은 50,000톤에 달해 신속한 대량 생산과 납품이 가능합니다.
