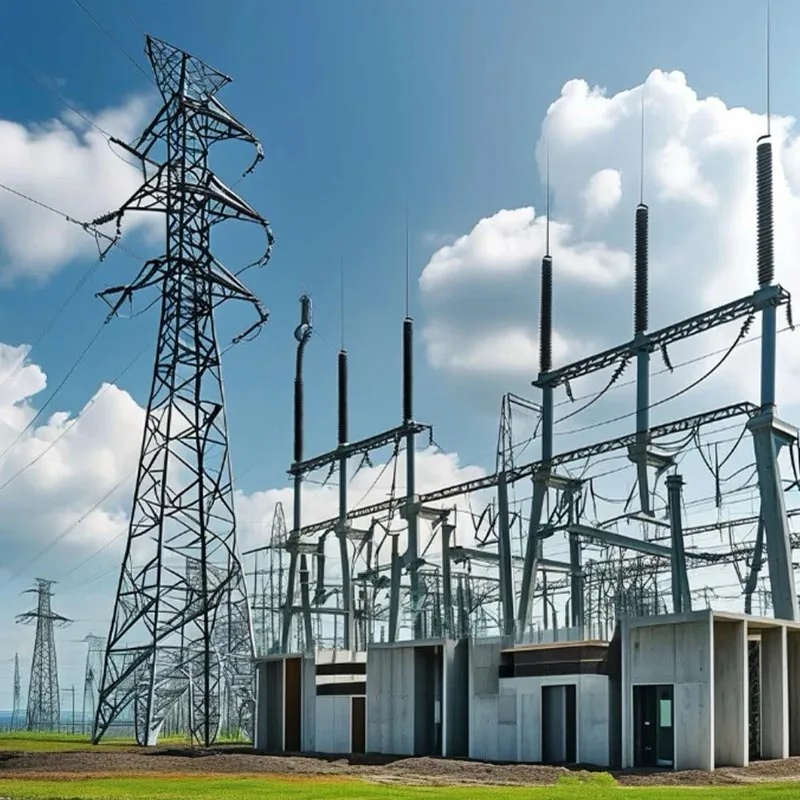

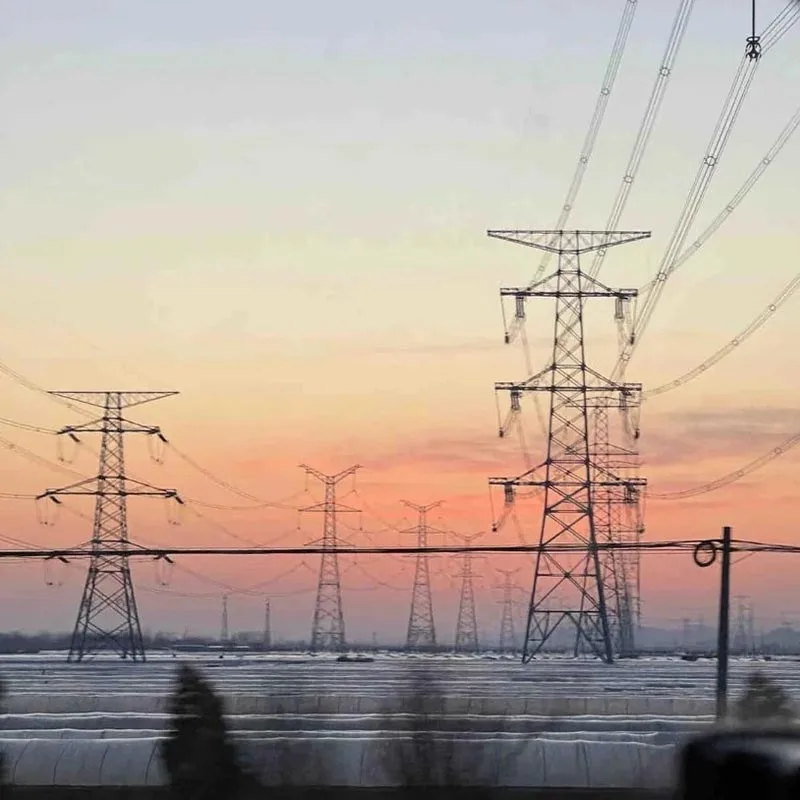

변전소의 프레임워크 구조는 무엇입니까?

프레임워크 구조변전소주로 재질, 형태, 기능에 따라 분류됩니다. 최근 공개된 정보에 따르면 일반적인 유형은 다음과 같습니다.

구조재료별로 분류

- 철골 구조 골조 : 철골과 기둥의 조합을 사용하여 강도가 높고 내진성이 우수하며 시공이 빠른 장점이 있으며 500kV 이상의 초고압 변전소에 적합합니다.

- 철근 콘크리트 구조: 부식 환경이나 경관에 민감한 지역에 적합한 콘크리트와 철근의 조합을 통해 경제성과 내구성의 균형을 달성합니다.

-조립식 모듈식 프레임 구조: 조립식 정압 파이프 파일, 복합 패널, 오토클레이브 기포 콘크리트 벽 패널 등을 사용하여 현장 호이스팅 및 조립이 주요 방법이며 조립률은 53%로 건설 기간을 크게 단축하고 오염을 줄입니다.

건축형태에 따라 분류

- 포탈 프레임 : 주 지지봉과 경사 지지봉으로 구성된 삼각형의 안정된 구조로 단층 장비 배치에 적합합니다.

-π형 구조: 대들보와 다수의 지지대를 통해 입체적인 지지가 이루어지며, 다층 장비 배치에 적합합니다.

- 그리드 구조: 강철 섹션, 강철 파이프 등이 스트립으로 연결된 전주 시스템 구조로 750kV 이상의 실외 배전 장비에 일반적으로 사용되며 강철 소비가 적고 바람 저항이 좋은 특성을 갖습니다.

기능 및 통합 수준에 따라 분류

-기존 변전소 프레임워크: 주 변압기, 고전압 및 저압 배전반, 제어 및 보호 장비와 같은 주요 구조물과 통신 및 모니터링과 같은 보조 구조물을 포함합니다.

-박스형지서(조립식 캐빈 유형): 고전압 스위치, 변압기, 저전압 배전 등을 밀봉된 강철 구조 상자에 통합하고 유럽(메시/제품 레이아웃) 및 미국 구조로 구분되어 도시 배전 네트워크, 산업 및 광업 기업 등에 적합합니다.

-디지털 변전소 프레임워크: IEC 61850 표준을 기반으로 프로세스 계층, 간격 계층, 스테이션 제어 계층의 3계층 아키텍처를 채택하여 지능형 장치 상호 운용성과 데이터 공유를 지원합니다.
