변전소 프레임워크 구조

중국 전문 변전소 구조물 제조공장 청도 안방신에너지는 선진 철골 구조와 콘크리트 건설 기술을 바탕으로 꼼꼼한 품질로 변전소의 안전한 운영 기반을 강화하고 국가 전력망 건설에 힘을 실어줍니다.

문의 보내기

제품 설명

청도안방신에너지의 변전소 프레임워크 구조는 회사가 독자적으로 개발, 제작한 핵심입니다. 중국의 전력 건설 요구에 기초하고 변전소를 위한 하중 지지 및 지원 시설 자체 공장의 생산 및 가공 장점.

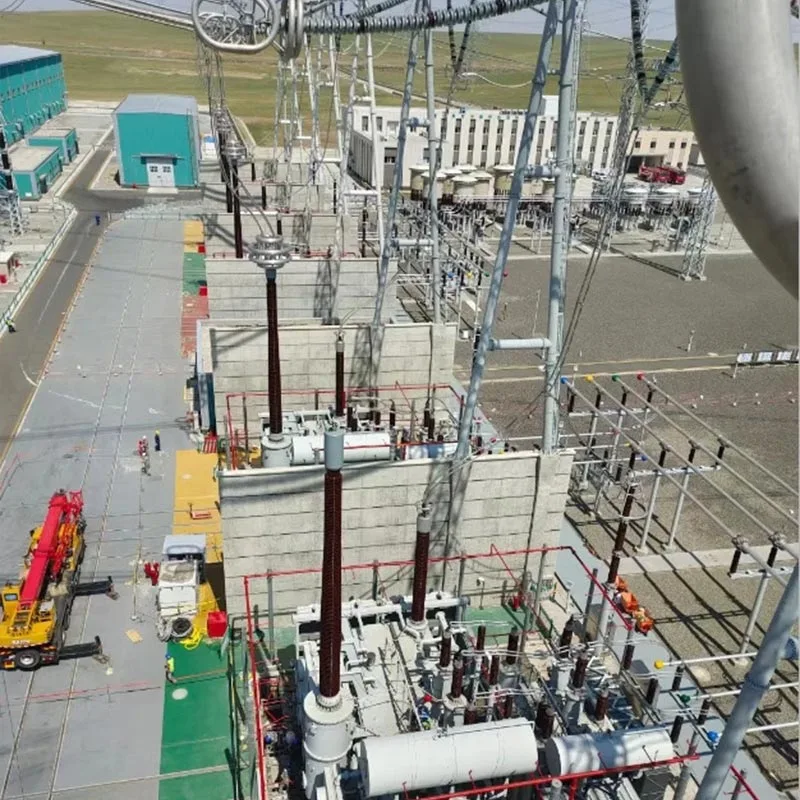

Substation Framework Structure

여기에는 철근 콘크리트의 세 가지 주요 범주가 포함됩니다. 프레임워크, 철골 구조 프레임워크 및 조립식 하이브리드 프레임워크.

변전소 프레임워크는 다음을 엄격하게 따릅니다. 고품질의 Q235B와 Q345B 강철 및 C30-C50 고강도 콘크리트는 정밀하게 가공되고 엄격한 테스트를 거쳤습니다.

핵심적인 장점을 가지고 있습니다. 안정적인 구조, 강한 하중 지지력, 내풍 및 내진성, 내식성, 광범위한 특성 등 적응성.

변전소의 "골격"으로서 프레임워크는 주로 주 제어 통신과 같은 핵심 영역에서 사용됩니다. 중요한 기능을 수행하는 건물, 배전 장치 건물, 장비 지지대 및 구조적 지지대 전기 장비 설치, 라인 부설 및 부하 전달에 사용됩니다.

다양한 변전소에 적용할 수 있습니다. 110kV, 220kV, 330kV 등의 전압레벨을 갖추고 맞춤형 설계를 지원하며, 다양한 복합 현장에 대응 가능 평원, 언덕, 해안 지역과 같은 요구 사항은 물론 녹색 및 지능형 건설 요구 사항도 포함됩니다.

이 변전소의 안전하고 효율적이며 장기적으로 안정적인 운영을 위한 신뢰할 수 있는 구조적 보증을 제공합니다. 전기 자원의 안전한 전송을 지원합니다.

매개변수 사양

목	세부	비고
모델	AB-JG-330-30/40/50/60/70	숫자는 타워 높이(m)를 나타내며 필요에 따라 20m에서 80m까지 맞춤 설정 가능
재료	고품질 앵글강 Q235B, Q345B, Q420B	높은 항복 강도를 지닌 Baosteel 및 Shougang과 같은 평판이 좋은 철강 공장에서 선택되었습니다. 송전탑 설계 기준에 따라
설계 풍압	0.35-0.85kN/㎡	지역 기상 조건에 따라 조정 가능
내진 등급	7~8학년	강력한 저항 능력으로 중국 대부분 지역의 내진 강화 요구 사항을 충족합니다. 지진 재해
부식 방지 처리	용융 아연 도금	아연 코팅 두께 ≥86μm, 녹 방지, 부식 방지, 염분 방지 스프레이, 실외 서비스 수명 50년 이상
부하 용량	최고 하중 800-2500kg	330kV의 도체, 접지선, 절연체 및 모니터링 장비 설치에 적합합니다. 전송선
수직성	≤H/1500(H = 타워 높이)	높은 설치 정확도로 330kV의 도체 및 접지선의 표준 설치를 보장합니다. 전송선 및 회선 이탈 방지
접지 저항	4Ω 이하	고전압 전송 낙뢰 보호 요구 사항을 준수하여 효과적으로 피합니다. 낙뢰 피해 위험 및 라인 안전 보장

선택 추천

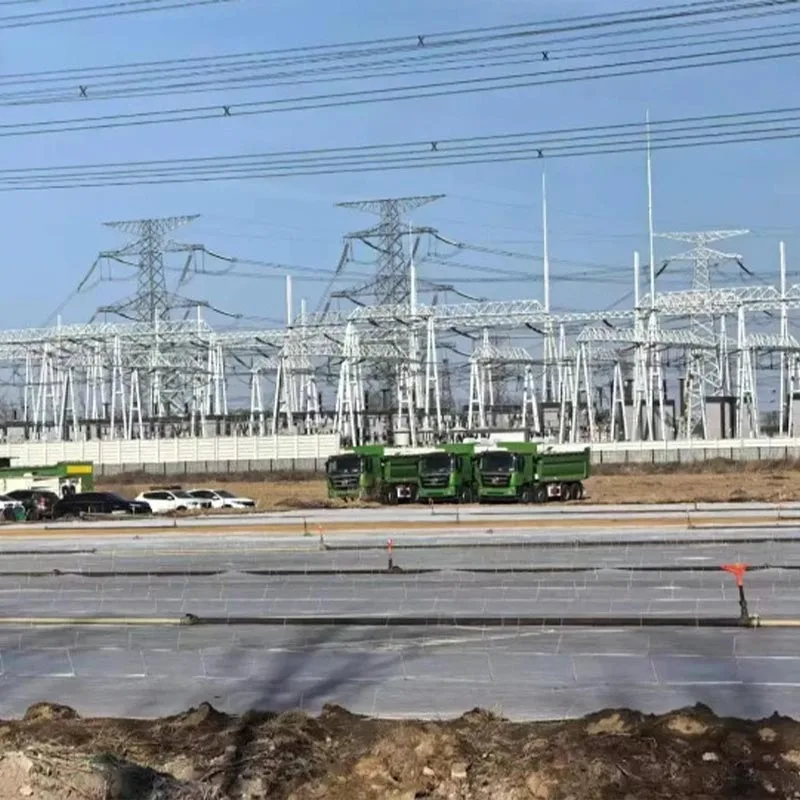

Substation Framework Structure

철근 콘크리트 변전소 프레임 구조의 적용 시나리오

110kV-220kV 일반 변전소, 평지 변전소, 주 제어 통신 건물, 배전 장치 건물 및 내진 강도 7도 이하의 Class I-II 현장.

이유 추천: 경제적인 비용, 높은 강성, 우수한 화재성능, 낮은 유지비용, 견고한 구조 변전소의 기존 장비의 부하 및 공간 요구 사항에 맞게 조정된 무결성 기존 변전소 인프라 표준은 가장 널리 사용되는 변전소 프레임 구조 유형 중 하나입니다.

강철 구조물 변전소 프레임 구조의 적용 시나리오

220kV-330kV 고전압 변전소, 해안의 강한 염수 분무 지역, 산악 복합 지형 변전소, 지진 8도 이상의 요새화 강도 및 장거리 장비 레이아웃 요구 사항이 있는 변전소.

이유 추천: 우수한 내진 성능, 경량, 편리한 구조, 넓은 스팬, 강한 저항력 바람, 염수 분무 및 기타 열악한 환경에서 부품을 공장에서 사전 제작하여 신속하게 조립할 수 있습니다. 고전압 변전소의 고부하 및 대규모 스팬 요구에 적합한 현장이며 고강도 지역은 친환경 및 지능형 건설이라는 개념에 맞춰 우선적으로 선택되었습니다.

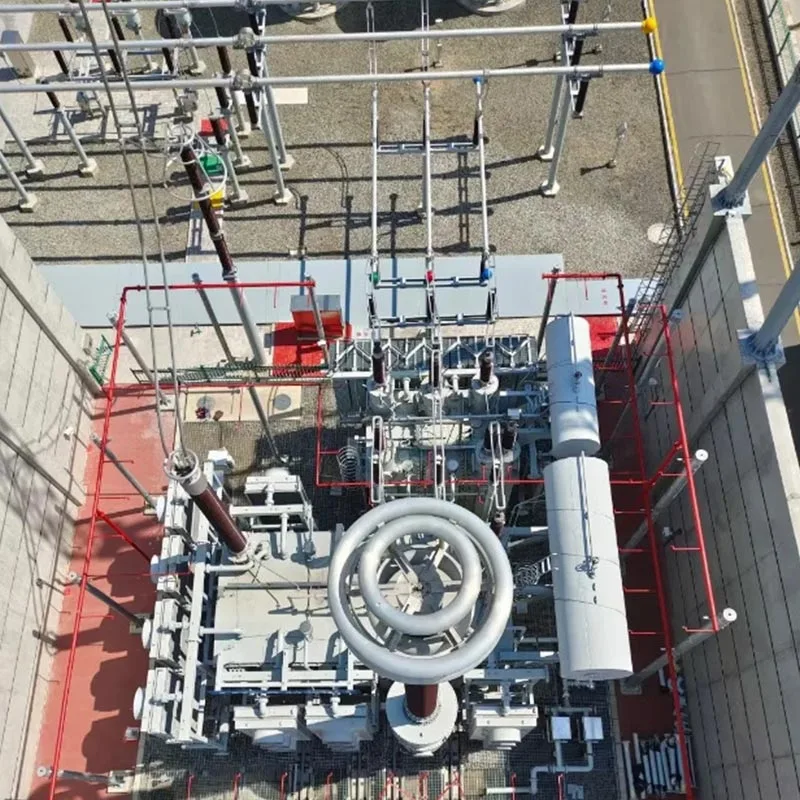

Substation Framework Structure

조립식 하이브리드 변전소 프레임 구조의 적용 시나리오

건설 기간이 촉박한 변전소 프로젝트, 도시 교외 변전소, 녹색 및 저탄소 데모 변전소 및 건설 및 환경 보호에 대한 요구 사항이 높은 지역.

이유 추천: 철골구조와 콘크리트구조의 장점을 융합하여 조립속도가 빠르고 조립시간이 짧음 건설 기간에 따라 공장 사전 제작 및 현장 기초의 동시 발전을 실현할 수 있습니다. 건설, 현장 습식 작업, 먼지 및 건설 폐기물 감소, 탄소 배출 감소, 우수한 베어링 보유 현대의 지능형 건설 및 효율적인 건설 요구에 적합한 용량 및 안정성 변전소.

맞춤형 변전소 프레임워크 구조의 적용 가능한 시나리오

특수 지형(섬, 가파른 경사면, 늪지), 특수 전압 레벨, 특수 부하가 있는 변전소 프로젝트 (다중 장비 통합, 대규모 경간), 특수 기상 조건 (무빙 지역, 강한 태풍 지역) 및 조경 통합 요구 사항.

추천 이유: 청도 안방신에너지 자체공장 변전소의 재질, 범위, 바닥 높이, 부식 방지 표준 및 구조 형태를 사용자 정의하고 조정합니다. 엔지니어링 도면, 지형 조사 보고서, 기상 데이터 및 장비에 따른 프레임 구조 고객이 제공한 매개변수를 제공하고 일대일 설계, 생산 및 설치 안내 원스톱 서비스를 제공합니다. 변전소 프레임 구조가 프로젝트의 실제 요구에 완전히 적응되었는지 확인합니다.

실제 사례

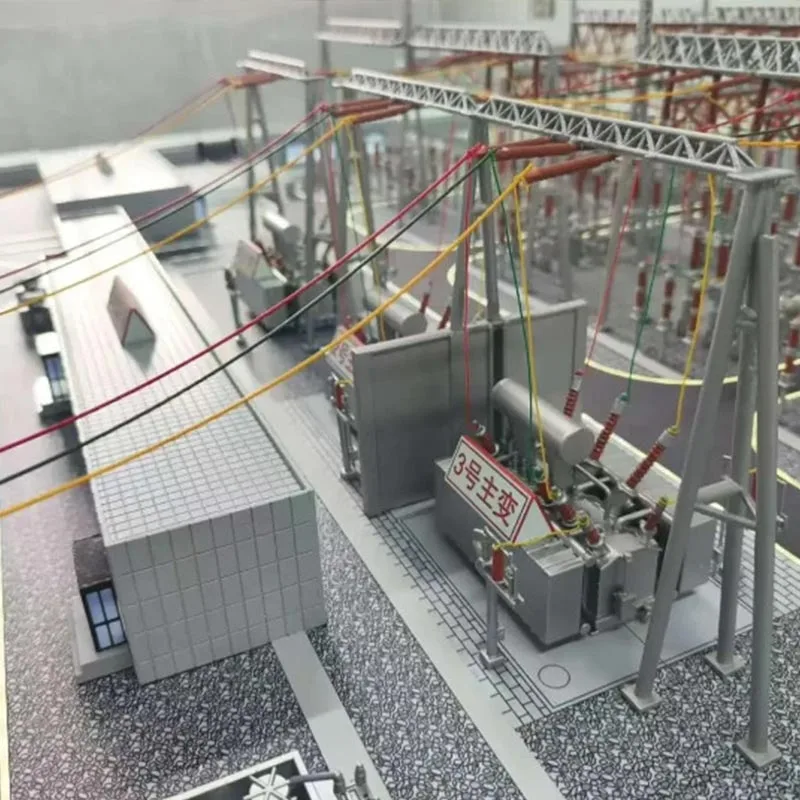

Substation Framework Structure

운남 쿤밍 110 kV 5마일 다중 조립식 변전소 프레임 구조 프로젝트

완전한 제공 운남성 최초의 토목 조립식 프레임 구조 변전소를 위한 조립식 변전소 프레임워크 구조 세트 110kV 전압에 적합한 배전 장치 건물 프레임 및 장비 브래킷 프레임을 포함한 지방 수준, 조립률은 53%이며, 조립식 부품과 건식 강철 연결 기술을 사용하여 친환경적이고 지능적인 건설의 요구 사항.

구현 효과:변전소 프레임 구조 공장은 조립식, 현장 승강 및 조립 방식으로 기존 대비 공사 기간이 2개월 단축됩니다. 기존 프로젝트에서는 기계 가동률이 100%에 도달하여 건설 폐기물과 먼지를 효과적으로 줄입니다. 배출, 구조 안정성 및 내진 성능이 사양 요구 사항과 일치합니다. 운영을 시작한 후 지역 전력 공급의 압력을 효과적으로 완화합니다. 곤명전력공급국의 칭찬을 받았으며 지역 녹색 변전소 건설 시범 프로젝트가 되었습니다.

절강 닝보 110kV 중간 조립식 혼합 프레임 구조 변전소 프로젝트

저장성의 경우 최초의 조립식 초고성능 콘크리트 강철 노드 하이브리드 프레임 구조 변전소, 전체 세트 공급 UHPC 재료 및 강철 노드 연결 기술을 사용하는 하이브리드 변전소 프레임 구조는 110kV 전압에 적응합니다. 수준, 주요 구조의 100% 조립을 달성합니다.

구현 효과:변전소 프레임 구조 재료 약 65%가 절약되고, 탄소 배출이 52.6% 감소하며, 거푸집 공사나 지지대가 없는 현장이 실현됩니다. 습기, 주요구조물의 설치기간을 25일 단축하고, 방수, 단열, 내식성 성능이 우수하며 후기 단계에서 유지 관리 비용이 크게 절감됩니다.

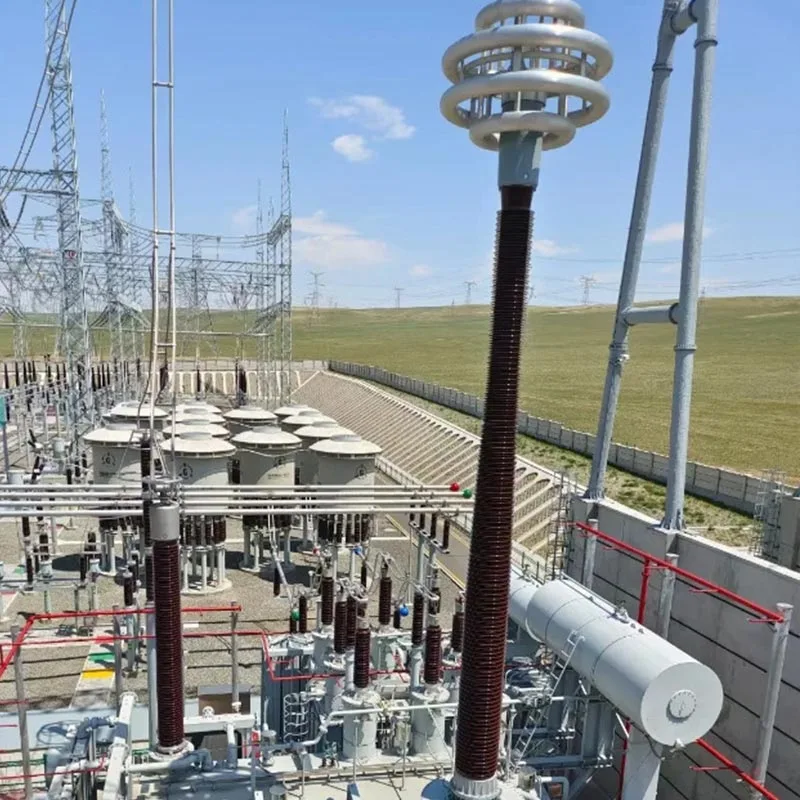

Substation Framework Structure

산동청도 220kV 변전소 골조구조 개조사업

업그레이드에 참여했습니다 칭다오 220kV 변전소 개조 프로젝트, 철근 콘크리트와 철골 혼합 구조 제공 변전소 프레임 구조, 기존 프레임 교체, 주 제어 통신 건물 및 배전반 개조 원래 장비 설치에 맞게 조정되고 내진 강화 요구 사항을 충족하는 장치 건물 프레임 7도.

구현 효과: 변전소 프레임 구조가 원래 장비 크기와 정확하게 일치하며, 설치가 편리하고 건설 과정이 주변 전원 공급 장치, 구조에 영향을 미치지 않습니다. 변형 후 베어링 용량이 30% 증가하고 부식 방지 및 낙뢰 방지 성능이 향상되었습니다. 대폭 최적화되었으며 현재까지 오류가 발생하지 않아 서비스 수명이 효과적으로 연장되었습니다. 변전소, 지역 전력망의 안정적인 운영을 보장하고 칭다오 국가 전력망의 인정을 받았습니다. 전원 공급 회사.
