아연 도금 강관 래티스 타워

칭다오 안방신에너지는 믿을 수 있는 제조업체입니다. 당사의 아연도금 강관 래티스 타워는 고품질의 고강도 강관으로 제작됩니다. 정밀 용접 및 용융 아연 도금 공정을 통해 경량, 고강도 지지 구조를 형성합니다.

결합 아연 도금 내식성을 갖춘 격자 디자인으로 전력, 신 에너지 및 통신에 널리 사용됩니다. 필드.

아연도금강판 래티스타워는 중국 현지 공장에서 직접 공급하는 제품으로 구조적인 특징이 있습니다. 안정성, 내풍 및 내진성, 부식 내구성 및 공간 효율성.

맞춤 설계할 수 있습니다. 다양한 시나리오에 따라 110kV-1000kV 고전압 송전 및 다양한 요구 사항을 충족합니다. 국가 산업 표준을 완벽하게 준수하고 품질과 비용 효율성.

안방 아연 도금 강철 튜브 래티스 타워를 선택하는 이유는 무엇입니까?

전체적으로 제어 가능한 품질

우리 자신의 대규모 표준화 생산 기지 중국 칭다오에서는 아연도금강관 래티스 타워의 전 공정을 독자적으로 연구, 생산, 검사하고 있습니다.

원자재 조달부터 강관 절단, 용접 조립, 용융 아연도금까지 치료는 모두 ISO9001 품질 시스템에 따라 실행되며 아웃소싱을 거부합니다.

모든 아연 도금 강철 튜브 래티스 타워는 정확한 치수와 표준 성능을 보장하기 위해 여러 차례 엄격한 품질 검사를 거칩니다.

견고한 안전 기반 구축

주요 재질은 Q345B/Q355B 저합금 고강도 강관입니다. 용접은 수중 아크 용접, 가스 차폐를 사용합니다. 완전하고 견고한 용접으로 용접 및 기타 절묘한 기술.

용융 아연 도금 공정은 엄격하게 다음과 같습니다 GB/T 13912 표준, 아연층 두께 ≥85μm로 아연도금 강철 튜브 격자 타워에 초강력 제공 내식성.

옥외 내식성은 30년을 초과하며 다양한 열악한 환경에 적합합니다.

다중 시나리오 요구에 적합

아연 도금 강철 튜브 격자 타워는 공간 트러스 격자 구조를 채택합니다. 기존 타워에 비해 가볍고 바람이 적습니다. 저항, 30-45m/s의 풍속을 견딜 수 있고, 지진 강도 저항이 8도이며 점유합니다. 일반 타워의 1/3 크기에 불과합니다.

가벼움과 높은 안정성을 결합하여 유연하게 적응합니다. 산악, 해안, 도시 및 기타 지형.

맞춤형 서비스

공장의 전문적인 디자인의 지원으로 팀, 아연 도금 강철 튜브 격자 타워는 전압 레벨, 높이, 지형 및 부하에 따라 맞춤 설정할 수 있습니다. 직선형, 코너형, 터미널형, 장스팬형 등 다양한 유형을 포괄하는 요구 사항에 정확히 일치합니다. 각 프로젝트의 개인화된 요구 사항.

높은 비용 효율성과 풀체인 서비스

공장 직접 공급 모델은 중간 링크를 제거하여 아연 도금 강철 튜브 격자의 조달 비용을 크게 줄입니다. 타워.

동시에 설계, 생산, 운송, 설치까지 원스톱 서비스를 제공합니다. 판매 후, 프로젝트 주기 단축, 고객 운영 및 유지 관리 비용 절감, 후속 조치 전문 팀이 전체 조달 및 건설 프로세스를 해결합니다.

우리의 서비스

사전 디자인 서비스

우리의 전문 디자인 팀은 프로젝트 요구 사항을 철저히 이해하고 지형, 날씨 및 전압 매개변수를 결합하여 아연 도금 강관에 대한 맞춤형 설계 솔루션을 제공합니다. 격자 타워, 기계 계산 보고서 및 기초 설계 계획.

우리는 사이의 정확한 호환성을 보장합니다 제품과 프로젝트를 관련 표준에 따라 구조 설계를 최적화하고 안전성을 보장합니다. 비용 효율성.

제조 서비스

엄격한 시각적 통제를 통해 표준화된 공장 생산 원료 품질 및 생산 공정을 제어합니다.

모든 프로세스는 전문적으로 검사되어 치수가 정확하고, 용접 조인트가 인증되었으며, 아연 도금 처리가 되어 있습니다. 레이어가 표준을 충족합니다.

완전한 품질 검사 보고서와 적합성 인증서가 발행됩니다.

물류 및 운송 서비스

전국 지점간 배송. 크기에 따르면 아연 도금 강관 래티스 타워 부품의 무게, 분할 포장 및 전문 운송 손상을 방지하기 위한 완전한 보호 조치를 갖춘 차량을 사용하여 제품이 손상되지 않은 상태로 배송되도록 보장합니다. 건설 현장, 특히 산악 지역, 원격 지역 또는 운송이 어려운 지역에 적합합니다.

설치 안내 서비스

숙련된 기술엔지니어를 파견하여 현장지도 리프팅, 조립, 고정 공사를 진행합니다.

상세한 설치 시공 프로세스를 표준화하고, 다양한 설치 문제를 해결하며, 건설 안전과 효율성.

설치는 이중 리프팅과 같은 특별한 리프팅 요구 사항도 수용할 수 있습니다. 크레인.

판매 후 유지보수 서비스

우리는 5년 보증 및 평생 유지 보수 서비스를 제공합니다.

정기적으로 후속 조치를 취하십시오. 아연도금강관 래티스타워의 운영현황을 파악하고, 안전위험을 신속하게 파악하고, 수리 요구 사항을 충족하고, 제품 연장을 위한 아연도금 복원, 볼트 조임 등의 유지보수 서비스를 제공합니다. 수명을 연장하고 장기적으로 안정적인 프로젝트 운영을 보장합니다.

선택 권장 사항

(1) 전압 레벨에 따른 선택 권장 사항

110kV 송배전망 시나리오: 경량형 스트레이트형 아연도금강관 격자형 타워를 권장하며 높이는 삼각형/사각형을 사용하여 21m~42m 범위가 바람직합니다. 격자 구조. 주요 재료는 Q345B이며 아연 코팅 두께는 ≥85μm입니다. 도시에 적합 유통 네트워크, 산업 단지, 새로운 에너지 집선 라인 등에서 이러한 타워는 다음과 같은 이점을 제공합니다. 경량 설계, 작은 설치 공간, 편리한 구조로 조달 및 관리를 효과적으로 제어할 수 있습니다. 건설 비용.

220kV 지역 백본 네트워크 시나리오: 표준 스트레이트형/인장형 아연도금강관 높이가 30m에서 63m 사이인 격자 타워를 권장합니다. 격자 노드 설계는 다음에 최적화되어 있습니다. 구조적 강성을 향상시킵니다. 주요 재료는 Q355B이며 도시 순환 네트워크, 강/교차로에 적합합니다. 프로젝트 및 산악 송전선을 통해 부하 용량과 경제성의 균형을 유지합니다. 라인 코너용 요구 사항에 따라 코너형 아연 도금 강철 튜브 격자 타워를 사용할 수 있습니다.

500kV 이상 초고압/초고압 시나리오: 고하중 장력형, 이중 회로/다중 회로 아연 도금 강철 튜브 격자 타워가 권장되며 높이는 54m에서 최대 54m 사이입니다. 100m. 주요 재료는 Q420 고강도 강철 튜브이며 아연 코팅 두께가 ≥90μm로 증가되었습니다. 구조적 응력 설계가 최적화되었습니다. 지방 간/지역 간 전송, 광역 프로젝트에 적합하며 아연 도금 강철 튜브 격자 타워가 고용량을 견딜 수 있도록 보장하는 새로운 에너지 기반 전달 채널, 높은 장력 하중을 견딜 수 있고 안정적이고 안정적으로 작동합니다.

(2) 시나리오 기능에 따른 추천 선택

기존의 직선 전송선: 각도가 5° 미만인 직선의 경우 표준 직선 아연 도금 강철 튜브 격자 타워를 사용하는 것이 좋습니다. 이 타워는 단순한 구조를 갖고 있으며, 무게가 가볍고 비용이 저렴하며 대량 생산이 가능하고 프로젝트 주기가 크게 단축되며 아파트 건설에 적합합니다. 평야와 완만한 언덕과 같은 지역.

라인 방향/세그먼트 시나리오: 5°-90° 사이의 각도용, 각진 아연도금 강철 튜브 격자 타워 추천합니다. 선분 및 파선 보호구간용 인장형 아연도금강관 격자 타워를 사용해야 합니다. 두 가지 유형 모두 강화된 격자 구조를 채택하여 측면 장력을 강화하고 변형 저항으로 라인 안전 중복성을 보장합니다. 역/변전소 선로 입구에서 터미널형 아연 도금 강철 튜브 격자 타워를 권장합니다. 단면 하중에 최적화된 구조 설계 안정성을 향상시키는 특성.

대규모 특별 시나리오: 강, 고속도로, 철도, 계곡 등을 횡단하는 경우 시나리오에서는 고경간 아연 도금 강관 격자 타워를 권장합니다. 그들은 초강력으로 만들어졌습니다. 풍하중과 바람으로 인한 진동을 줄이고 스팬을 개선하기 위해 최적화된 테이퍼 및 격자 밀도를 갖춘 강철 능력. 복잡한 실외 환경에도 적응할 수 있도록 아연층도 두꺼워졌습니다.

새로운 에너지 지원 시나리오: 풍력 및 태양광 발전 베이스 집진라인용, 경량화 분할된 아연도금 강철 튜브 격자 타워는 산악 지역이나 산악 지역에서 쉽게 운반하고 세우기 위해 권장됩니다. 사막 지역. 풍력 터빈 지지 타워의 경우 맞춤형 철근 콘크리트 아연 도금 강철 튜브 격자 하중 지지력과 바람으로 인한 진동 저항을 향상시키기 위해 타워를 권장합니다. 대규모 메가와트 풍력 터빈의 요구 사항.

통신/보안 시나리오: 통신기지국, 국경감시, 산불용 예방 및 기타 시나리오에서는 소형 다기능 아연 도금 강관 격자 타워를 권장합니다. 15m-30m 높이, 예약된 장비 설치 인터페이스, 통합 낙뢰 보호 및 모니터링 기능. 컴팩트한 구조는 도시, 원격 및 기타 다양한 시나리오에 적합합니다.

(3) 지형과 환경에 따른 추천 선택

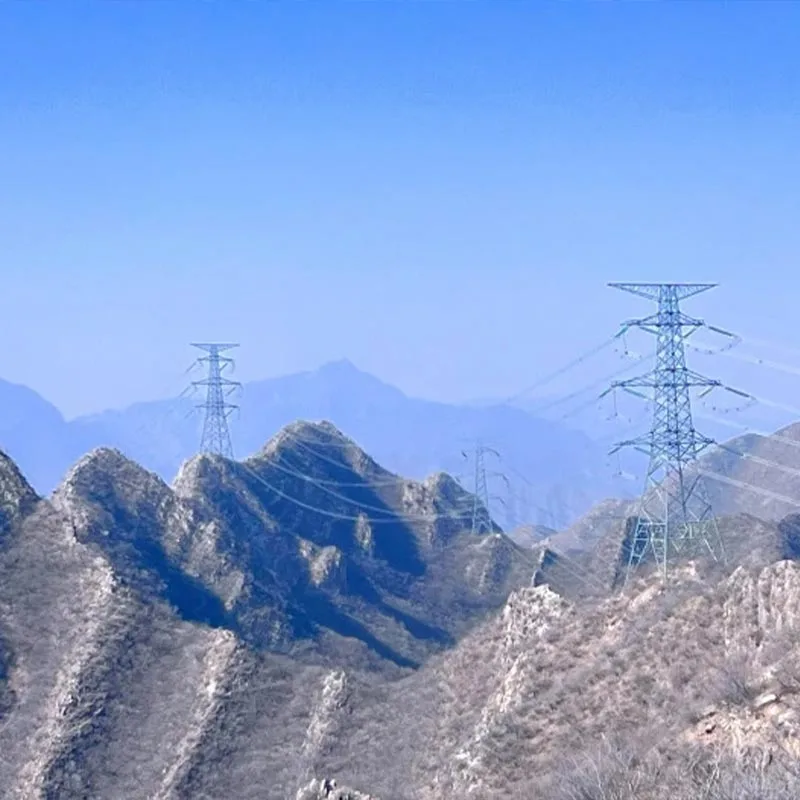

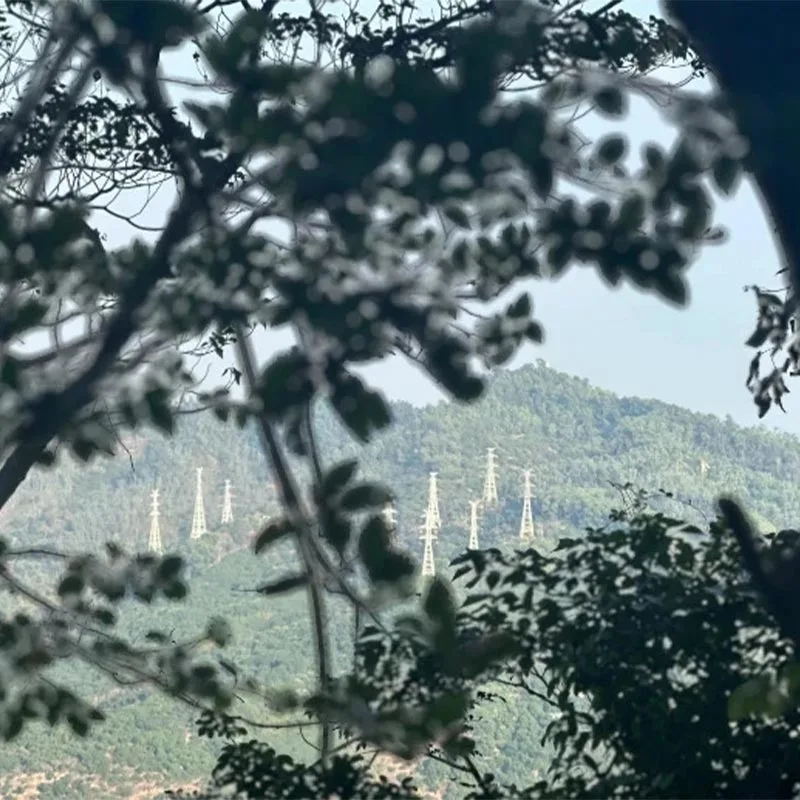

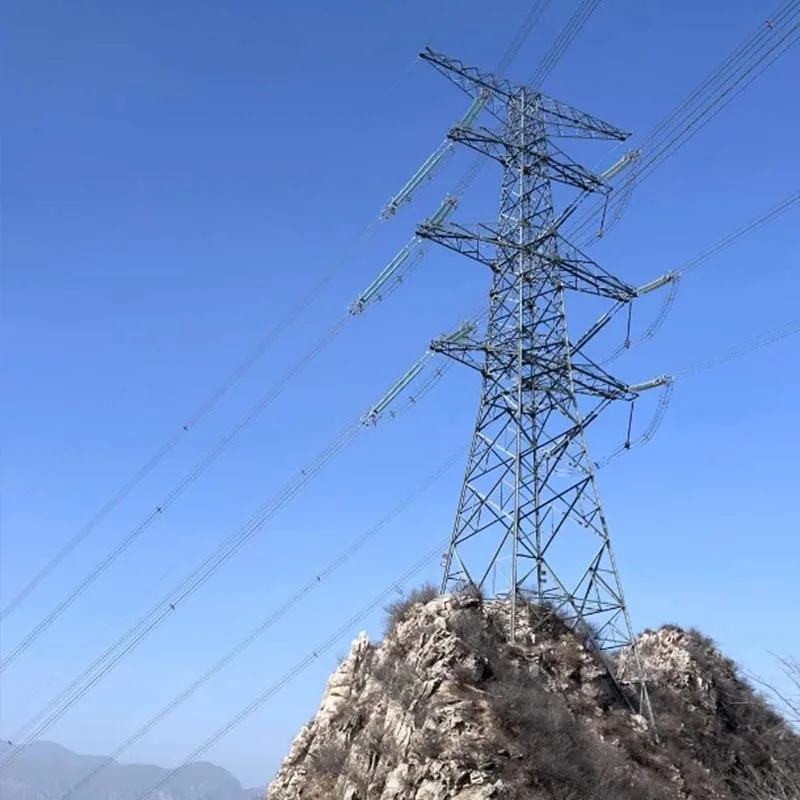

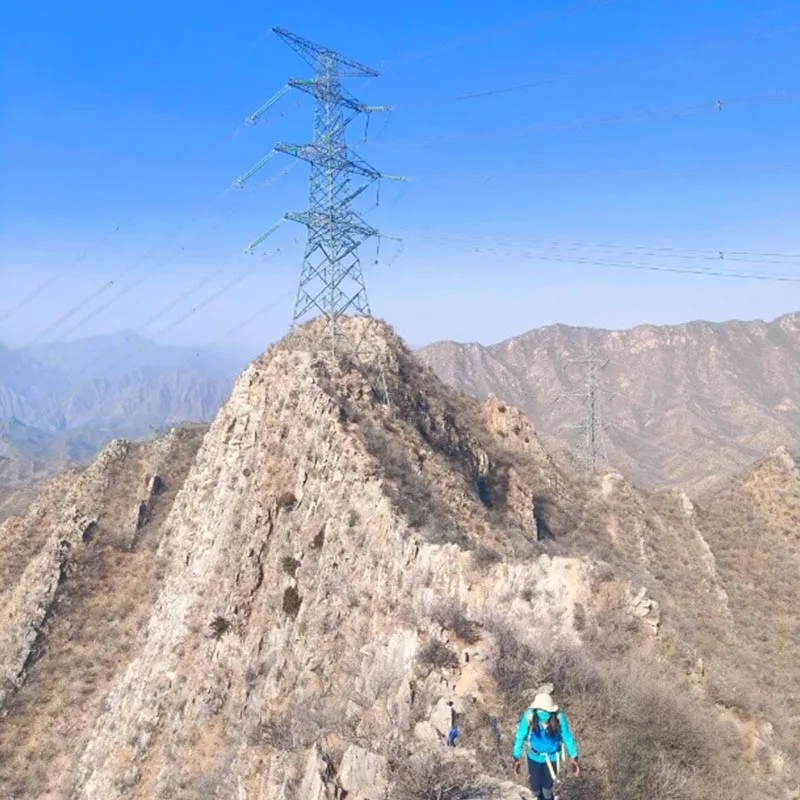

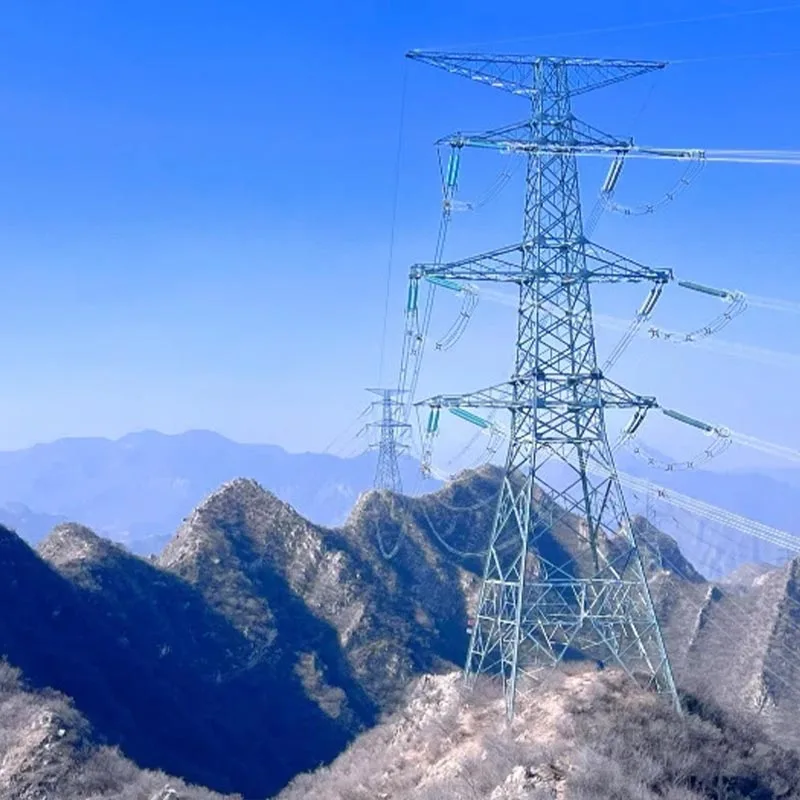

산/언덕 지형: 운반 및 설치가 어려운 가파른 지형용, 분할형 아연 도금 강철 튜브 격자 타워를 권장합니다. 부품 크기와 무게가 최적화되고 플랜지가 빠릅니다. 연결은 쉬운 운송과 현장 조립을 위해 사용됩니다. 가파른 지형에 적응할 수 있도록 기초 디자인이 강화되었습니다. 지형을 만들고 토공사를 줄입니다.

해안/염분 지역: 고부식, 고습 환경에 적합한 아연도금 강관 격자 부식 방지 코팅으로 이중 보호 기능을 갖춘 두꺼운 아연 층(≥100μm)이 있는 타워를 권장합니다. 는 격자 구조를 최적화하여 바람 저항을 줄이고 염분 부식 및 태풍 저항성을 향상시킵니다(설계 풍속 ≥40m/s), 제품 수명을 연장합니다.

폭빙/강풍 지역: 얼음두께가 10mm 이상인 얼음이 많은 지역에서는 아연도금 강화 강철 튜브 격자 타워를 권장하며 주요 재료의 단면적과 밀도를 높입니다. 착빙 시 과부하 저항을 강화하는 대각선 버팀대. 다음과 같이 설계 풍속이 35m/s를 초과하는 지역 강풍 및 태풍 지역, 격자 구조 및 테이퍼를 최적화하여 풍하중을 줄이고 바람을 강화합니다. 안정성.

도시/공원 시나리오: 토지가 제한되어 있고 조경 요구 사항이 높은 지역의 경우 좁은 기반 아연 도금 강철 튜브 격자 타워를 권장합니다. 단면이 최적화되어 있으며 기초 면적이 2.5㎡ 이하입니다. 외관이 단순하고 아연도금층이 균일하며 심미적으로 좋습니다. 도시에 적합 집약적인 토지 이용 및 경관을 충족하는 고전압 링 네트워크 및 산업 단지 송전선 요구 사항.
