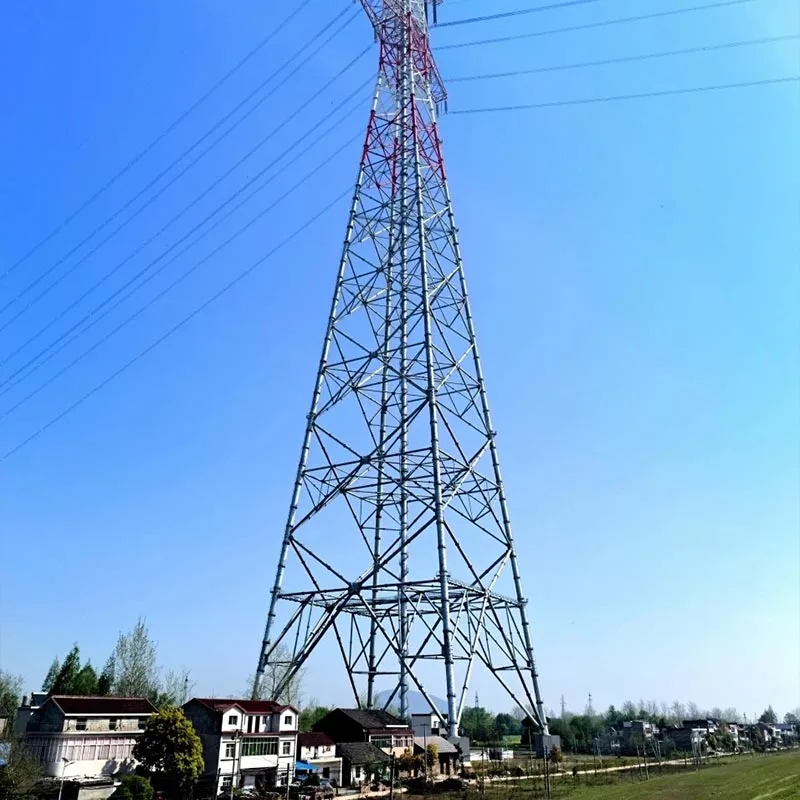

송전 텐션 타워

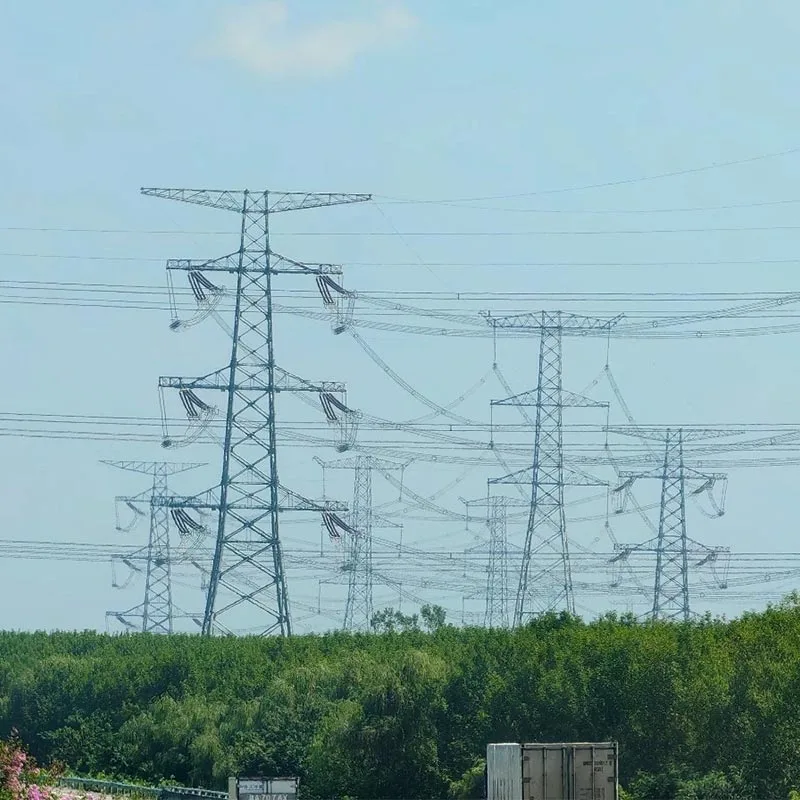

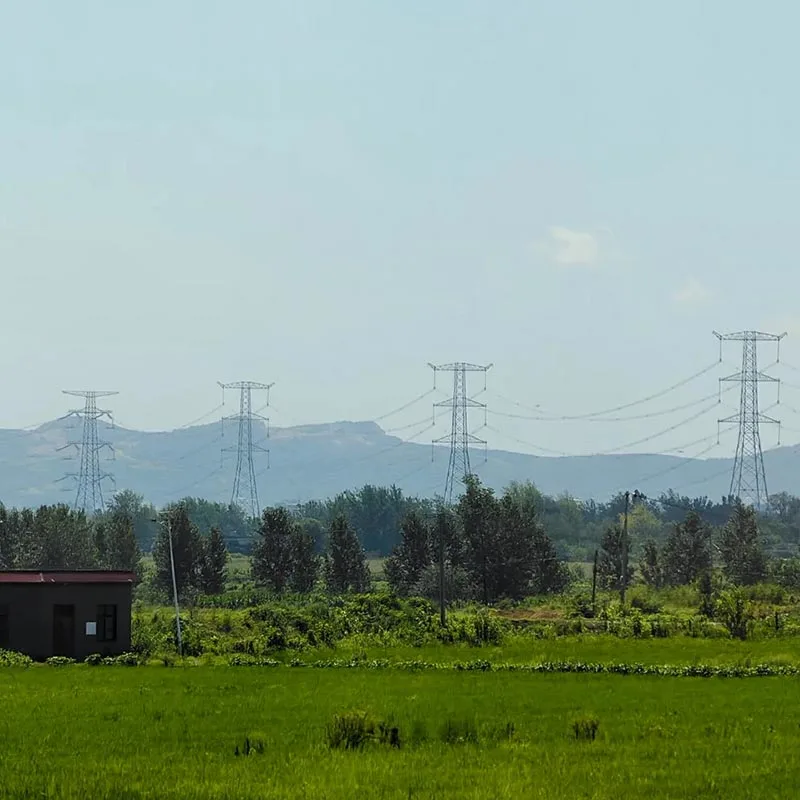

청도 안방신에너지 송전 텐션타워는 110kV~1000kV에 적합한 핵심지원설비입니다. 장력 타워 또는 앵글 타워라고도 알려진 고전압 및 초고압 송전선. 귀하의 제조업체 및 공급업체로 당사를 선택하시면 전 세계적으로 원스톱 솔루션을 제공할 수 있습니다.

우리 타워는 다음과 같습니다 GB/T 2694-2018 제조 표준에 따라 특별히 설계된 고강도 앵글 강철 격자 구조를 사용합니다. 라인 회전, 단면화 및 터미널 포인트. 도체 장력을 효율적으로 견딜 수 있고 극한 상황에도 견딜 수 있습니다. 안정적인 정박과 송전선의 안전한 전달을 달성합니다.

송전 장력 타워는 장거리 지역 간 송전, 새로운 에너지 수집 및 납품 및 백본 전력망 건설 프로젝트. 높은 안정성, 오래 지속되는 부식 등의 장점이 있음 저항, 편리한 설치로 인해 장비의 안전하고 경제적인 작동을 보장하는 핵심 장비가 되었습니다. 중국 지능형 제조의 강점을 강조하는 전력망.

핵심 장점

고강도 부하 저항

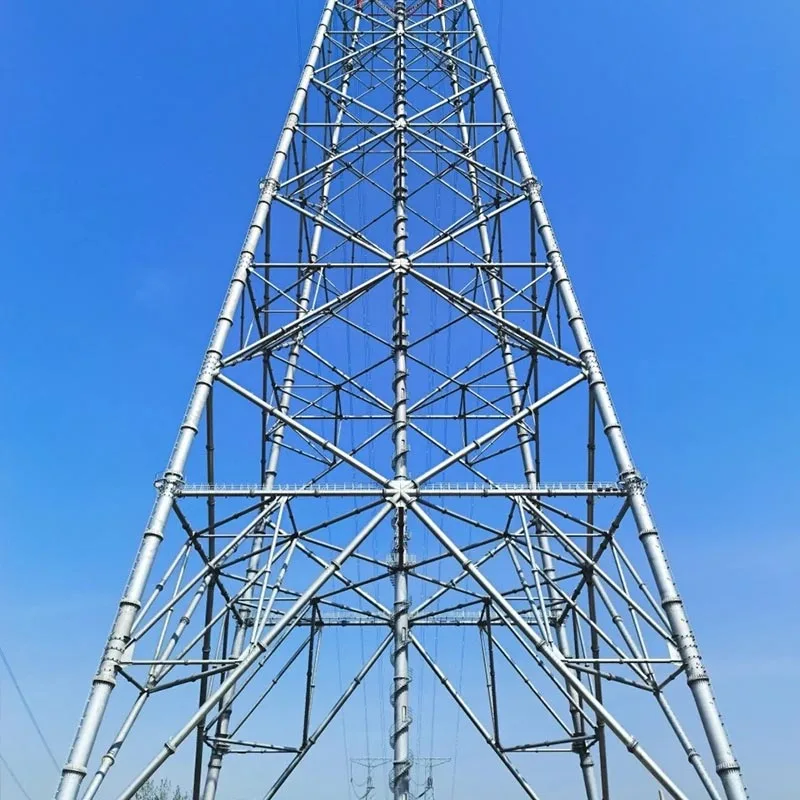

변속기 장력 타워의 주요 재료는 다음과 같습니다. 균일하고 합리적인 격자 트러스 구조 설계를 갖춘 Q355B 및 Q420B 고강도 앵글강 스트레스 분포.

도체의 축방향 장력, 풍하중, 빙하중, 지진 영향을 효과적으로 견딜 수 있으며, 2°~30°의 라인 각도 요구 사항을 수용할 수 있습니다.

구조적 안정성은 업계 표준을 훨씬 뛰어넘으며, 선로의 점진적인 붕괴 위험을 제거하고 송전선의 안전을 보장합니다.

오래 지속되며 유지보수가 필요 없음

변속기 장력 타워는 이중 부식 방지 장치를 채택합니다. GB/T 13912 표준 요구 사항을 엄격하게 준수하는 용융 아연 도금 및 에폭시 분말 코팅 시스템입니다.

는 부식 방지 수명은 ≥30년이므로 해안 지역과 같은 열악한 실외 환경에 적합합니다. 염분-알칼리성 토지, 추운 산악 지역으로 인해 전체 수명주기 운영이 크게 감소하고 변속기 장력 타워의 유지 관리 비용 및 향후 수리 투자 최소화.

표준화된 사전 제작 및 편리한 설치

송전 텐션 타워가 완전히 완성되었습니다. 공장에서 표준화된 조립식으로 구성 요소 정확도가 ±0.5mm 이내로 제어되고 엄격하게 제조됨 GB/T 2694-2018 기술 조건.

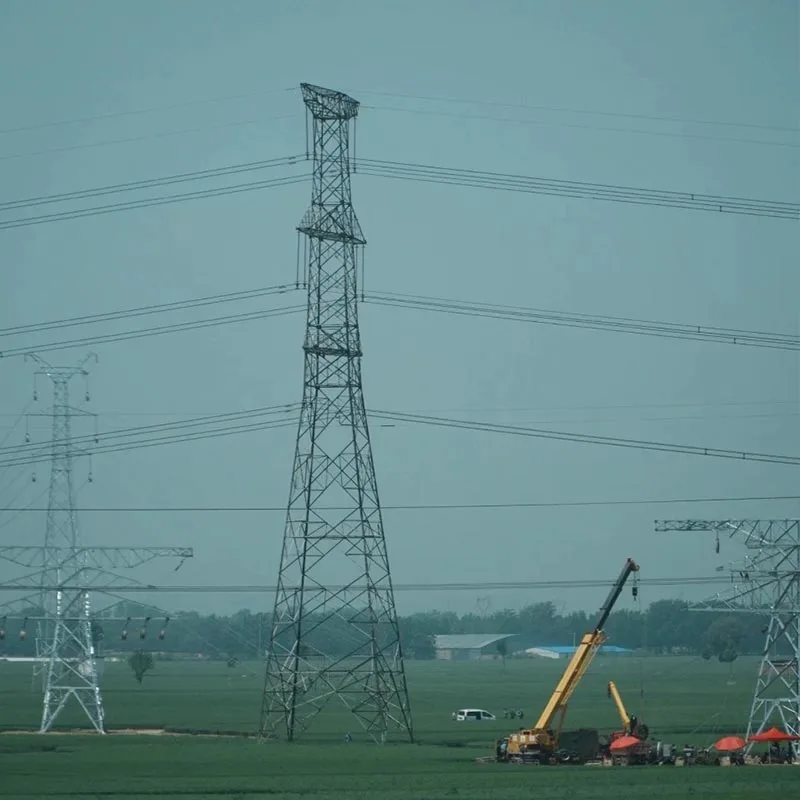

현장 조립은 복잡한 구성 없이 볼트 연결을 사용합니다. 신속한 조립이 가능하고 건설주기가 대폭 단축되며 프로젝트 효율성이 향상되고 다양한 지형 설치 요구 사항에 적응합니다.

맞춤형 적응

변속기의 구조, 치수 및 사양 텐션 타워는 라인 전압 레벨, 회전 각도, 지형 조건 및 하중에 따라 맞춤화될 수 있습니다. 요구 사항.

컵형, 부엉이머리형, "건식"형 등 다양한 구성을 지원하며 AC/DC에 적합합니다. 110kV에서 1000kV까지의 라인에 대한 인장 베어링 요구 사항을 충족하는 다양한 유형의 송전 시스템 사막, 산, 해안 지역 등 복잡한 환경에 적합합니다.

높은 수준의 보호

변속기 장력 타워의 내진 등급은 7-8입니다. IP23–IP54 보호 수준으로 GB 50260 표준을 충족합니다.

우수한 내풍성, 내빙성, 0.35KN/m²–0.75KN/m²의 강한 풍하중과 8mm 얼음 조건을 견딜 수 있는 낙뢰 보호 기능을 갖추고 있습니다. 극한의 날씨에도 안정적인 작동과 중단 없는 전송선 성능을 유지합니다.

제품 기능의 원리

송전선의 "견고한 앵커링 노드"로서 송전 텐션 타워의 핵심 기능은 다음과 같습니다. 도체 장력, 라인에 가해지는 힘의 균형을 맞추고 전송선의 안정적인 작동을 보장합니다. 는 그 기능의 원리는 주로 세 가지 측면에 반영됩니다.

첫째, 인장 지지 및 앵커링이다.전송 장력 타워는 타워 헤드를 통해 도체를 고정합니다. 크로스 암 및 스트레인 절연체 스트링, 도체 양쪽의 축 장력을 받고 균형을 유지합니다. 라인 회전, 분할 또는 단자 위치, 도체 늘어짐 또는 분리 방지, 라인 방지 변위 및 라인에 대한 견고한 지원 제공.

둘째, 힘의 균형과 전달이다.변속기 장력 타워의 격자 앵글 강철 구조는 다음과 같습니다. 도체 장력 등 다양한 힘을 고르게 전달하기 위해 전문적인 기계 시뮬레이션을 통해 설계되었으며, 타워 기초에 대한 풍하중 및 빙하중을 방지하여 국부적인 응력 집중을 방지하고 타워 변형을 방지합니다. 또는 손상을 방지하고 타워의 장기적인 구조적 안정성을 보장합니다.

셋째, 라인 레이아웃을 최적화합니다.합리적인 각도 설계와 구조적 구성을 통해 변속기는 텐션 타워는 라인 터닝 및 세그먼트 제어를 가능하게 하고 라인 매개변수 비대칭의 균형을 맞추고 추가 라인을 줄입니다. 손실 및 전자기 간섭을 방지하고 도체와지면 또는 건물 사이의 안전한 거리를 보장합니다. DL/T5352-2018 표준 요구 사항을 충족하고 전송 안전과 전력 품질을 보장합니다.

우리의 서비스

맞춤형 솔루션 설계

전문적인 R&D 팀과 엔지니어링 경험을 바탕으로 고객과 결합 송전선 매개 변수, 지형 조건 및 부하 요구 사항을 바탕으로 독점적인 구조 설계, 장력을 제공합니다. 변속기 장력탑에 대한 계산, 각도 계획 최적화 및 전반적인 기술 컨설팅 서비스, 타워가 엔지니어링 요구 사항과 정확히 일치하는지 확인합니다.

원스톱 제조

칭다오 안방은 현대적인 자체 공장을 보유하고 있으며 전송의 전체 체인 제어를 달성합니다. 원자재 조달, 절단, 용접, 부식 방지 처리부터 완제품까지 텐션 타워 검사.

모든 절차는 GB/T 2694-2018 표준을 엄격히 준수하며 비파괴 테스트를 거칩니다. 타워 품질이 표준을 충족하는지 확인합니다.

현장 기술 지원

현장 설치 안내, 절차 설명, 기술 시운전, 변속기 장력 타워에 대한 기타 서비스, 해결을 돕기 위해 전문 기술자 파견 건설 중 다양한 문제를 해결하여 타워가 표준에 따라 설치되고 효율적으로 배치되도록 보장합니다. 운영.

전체 주기 판매 후 보증

송전 텐션 타워에는 ≥30년 보증이 제공됩니다. 우리는 포괄적인 애프터 서비스 메커니즘을 통해 제품의 작동 상태를 정기적으로 검사하고 평생 기술 지원 및 긴급 수리 서비스, 고객 요구에 신속하게 대응하고 타워의 장기적 안정적인 운영을 통해 고객의 운영 및 유지 관리 위험을 줄입니다.

제품 사양
