앵글 스틸 허니컴 타워

칭다오 안방신에너지는 글로벌 공급망과 기술 서비스 팀을 통해 전체 프로세스 서비스를 제공합니다. 초기 프로젝트 설계 및 맞춤형 생산부터 현장 설치 안내, A/S 운영까지 유지 보수.

우리는 여러 새로운 에너지 및 전력 프로젝트를 위한 앵글 스틸 허니컴 타워 솔루션을 제공했습니다. 동남아시아, 유럽, 아프리카 및 기타 지역.

신속하게 대응하고 고품질의 제품을 제공할 수 있습니다. 에 따르면 지역 기후, 표준 및 건설 일정 요구 사항, 글로벌 청정 에너지 및 인프라 지원 개발.

당사의 제품은 벌집형 격자 구조를 핵심으로 통합하고 있습니다. 벌집 구조의 높은 안정성을 갖춘 전통적인 앵글 철탑의 높은 하중 지지력.

는 주재료는 국가 규격에 맞는 고강도 열간압연 앵글강이며, 오래 지속되는 앵글강판을 사용합니다. 핫 딥 아연 도금 부식 방지 공정. 타워 높이, 하중, 바람 저항에 대한 전체 매개변수 사용자 정의를 지원합니다. 수준 등이 있습니다.

이 제품은 또한 컴팩트한 구조, 작은 설치 공간, 강한 바람 및 내진성을 결합하여 그리고 낮은 유지 관리 비용. 이는 ISO 9001 및 GB/T 2694와 같은 국제 및 국내 표준을 준수합니다. 에 대한 재생 에너지, 전력, 통신, 보안 및 산업 분야의 중저 높이(15~60미터) 높이 구조물 다른 분야에서 글로벌 프로젝트를 위한 효율적이고 안전하며 비용 효과적인 지원 솔루션을 제공합니다.

핵심 장점

특허 강화 기술 지원: 당사의 스틸 앵글 허니콤 타워에는 특허받은 보강재가 장착되어 있습니다. 송전탑 강재부품 기술(CN223937740U)

타워는 다음과 같이 건설됩니다. 두꺼워진 노드 플레이트와 함께 Q355B/Q345B와 같은 엄선된 고강도 열간압연 앵글강 (≥5mm) 및 베이스 플레이트(≥16mm). 각 배치에는 다음을 포함한 재료 인증서 및 기계적 성능 테스트가 함께 제공됩니다. 분광 분석 및 인장 시험.

뛰어난 구조적 성능: 앵글 스틸 허니컴 타워는 공간 삼각형 기계를 따릅니다. 시스템 고강도 앵글강판을 사용하여 바람과 얼음에 강하고 안정적인 무게중심을 보장합니다.

작성자: 형성 클램프, 나사형 막대 및 나사형 슬리브를 통한 삼각형 지지대, 메인의 강도 및 강성 각도 드릴링 없이 철의 양을 대폭 증가시켜 모재의 손상을 방지하고 전반적인 성능을 향상시킵니다. 하중 지지력이 30% 이상 증가합니다.

오래 지속되는 부식 방지: 핵심 부식방지 공정은 용융아연도금(샌드블래스팅하여 녹 발생)을 사용합니다. 제거 등급 Sa2.5), 아연 층 두께 ≥86μm(GB/T 13912 표준에 따름).

그럴 수 있다 로 업그레이드됨 다음과 같은 열악한 환경에 적합한 고객 요구 사항에 따른 복합 부식 방지 솔루션 해안 높은 염분 안개와 산업 지역.

효율적인 건설: 연결방식은 부분용접을 보완한 볼트를 주로 사용합니다. 타워 세그먼트 조립은 자동화된 조립 플랫폼을 통해 완료됩니다.

공장에서 조립식으로 제작된 독립적인 전체 세그먼트 타워는 원형 플레이트 간 조인트를 사용하여 기존 플레이트 연결을 제거합니다. 용접 이음새를 검사합니다. 비파괴적으로(UT/MT) 연결 강도를 보장합니다.

유연한 맞춤화: 전체 매개변수 맞춤 서비스(높이/하중/인터페이스)를 제공합니다. 타워 높이 범위는 15~60m, 부하 용량은 500~5,000kg이며 태양광 부스터에 완벽하게 적합합니다. 스테이션, 풍력발전을 위한 풍력 측정, 통신 기지국 등 다양한 요구 사항을 충족합니다.

광범위한 애플리케이션 시나리오: 송전(초고압/고압), 통신기지에 적합 스테이션, 풍력 발전 지원, 낙뢰 보호, 모니터링 및 기타 분야, 높이 5~80까지 포괄 미터.

콤팩트한 벌집 구조로 기존 앵글 철탑 대비 설치 공간을 10~15% 줄이며, 도시 교외, 농지, 산악 지역의 제한된 공간에 더 적합합니다.

사양 매개변수

적용 시나리오

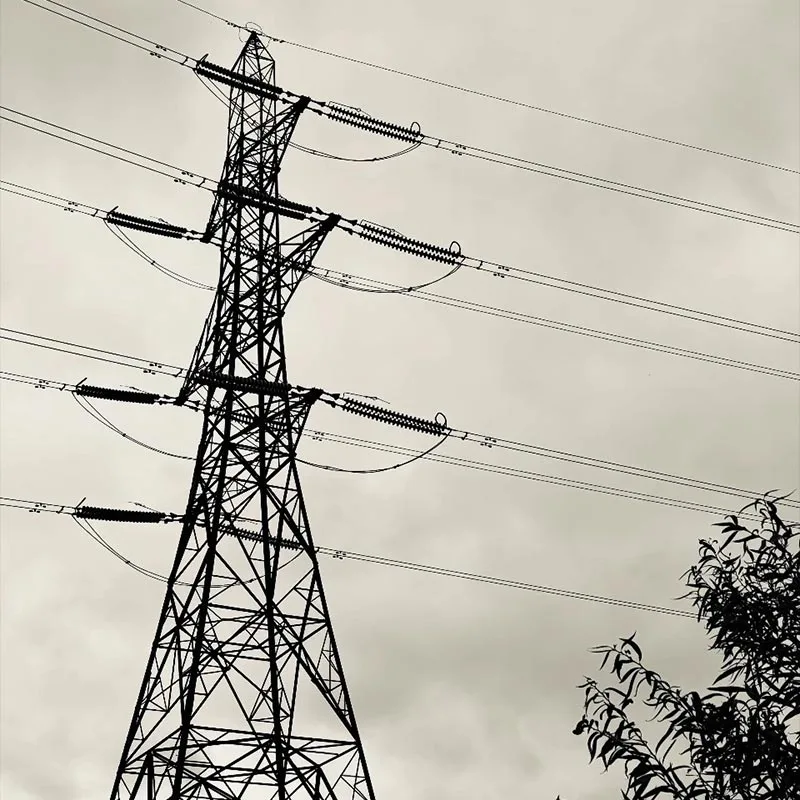

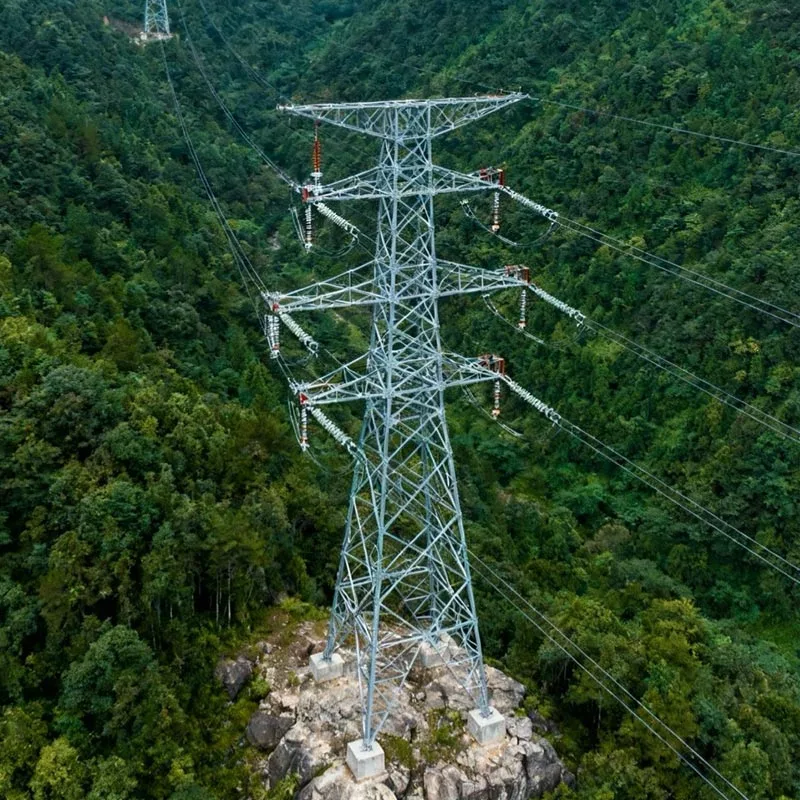

전력 전송: 초고압/초고압 송전선로, 농어촌망 개조, 공원 전원 공급 장치 지원 타워.

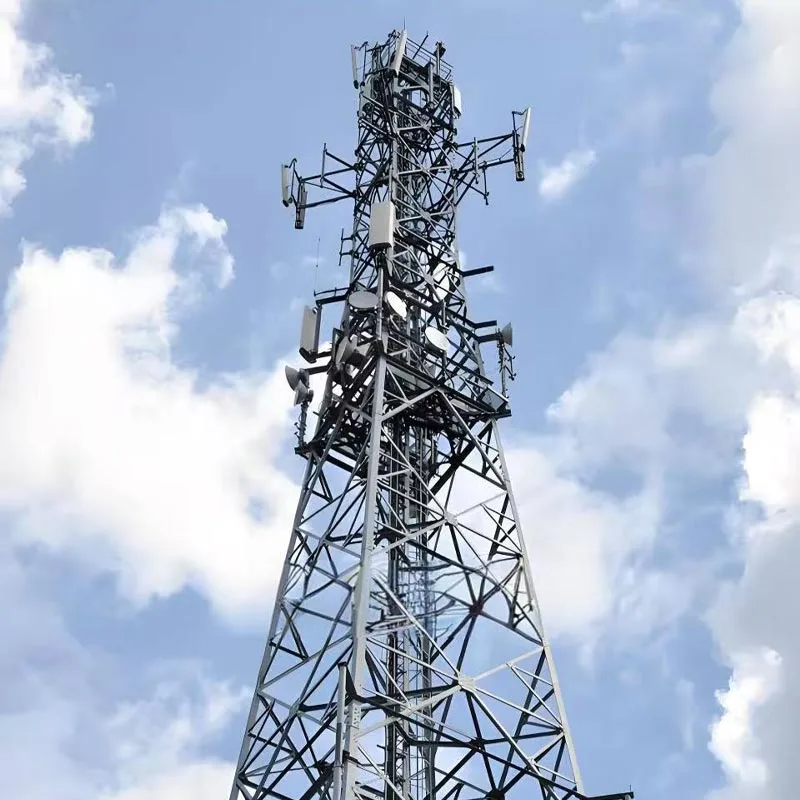

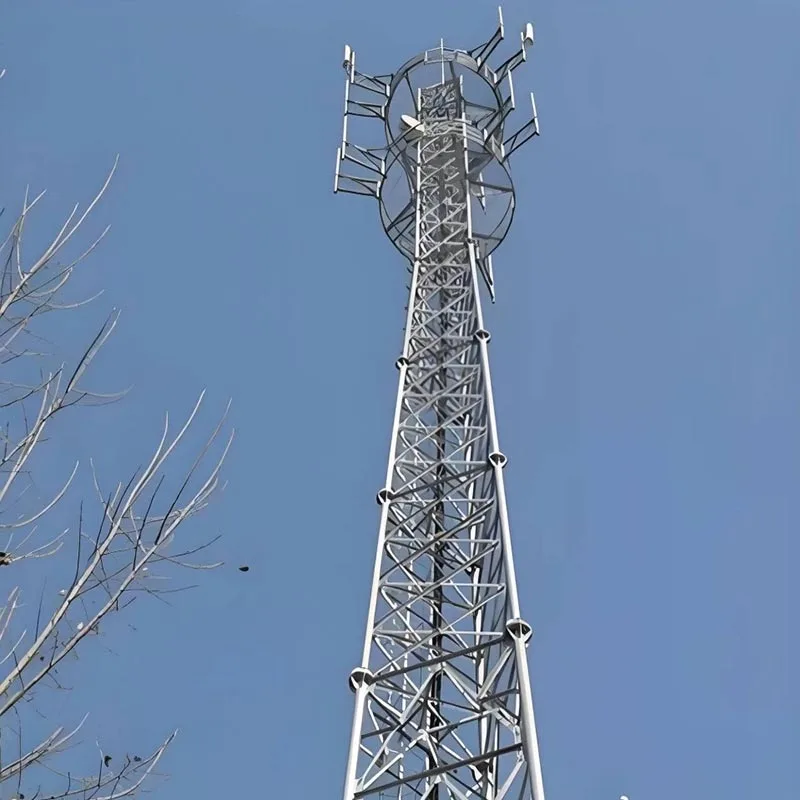

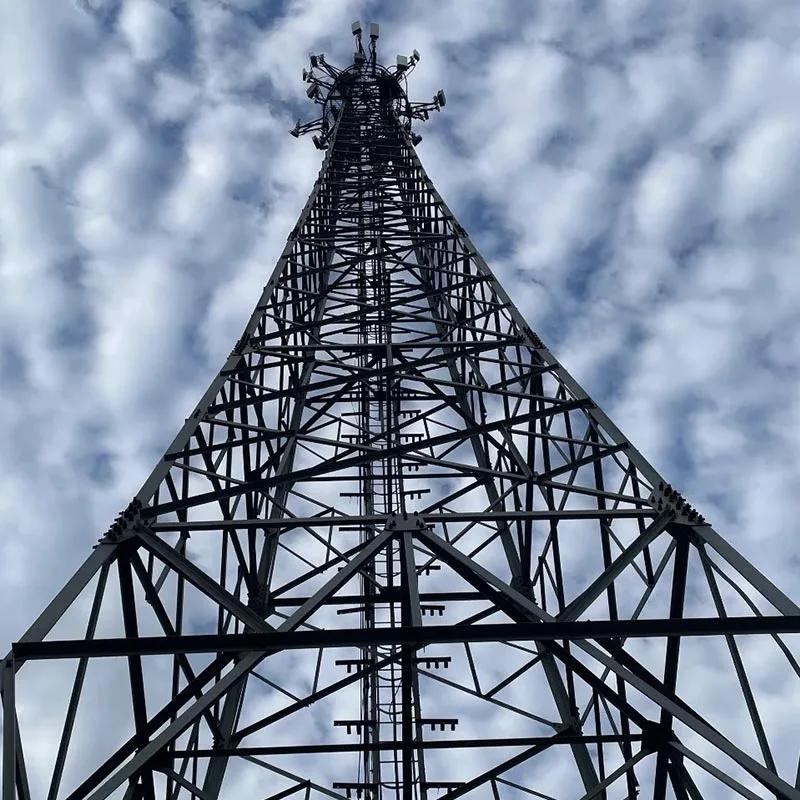

통신 기지국: 5G/4G 매크로 기지국, 마이크로 스테이션 마운트, 도시 및 농촌 신호 범위 타워.

풍력 발전 지원: 풍속 측정 타워, 수집 라인 타워, 현장 스테이션 모니터링 및 낙뢰 보호 타워.

태양광 에너지 저장: 태양광발전소 통신탑, 현장보안 감시탑.

산업 모니터링: 광산, 유전, 하천, 산불예방 등 원격감시탑

도시공학: 도시 조명, 교통 모니터링, 날씨 모니터링, 낙뢰 보호 타워.

산/교외: 지형이 복잡하고 운송 및 설치가 용이한 지역을 위한 경량 타워입니다.

FAQ

1. 앵글 스틸 허니컴 타워와 기존 앵글 스틸 타워의 차이점은 무엇입니까?

전통적인 앵글 철탑과 비교: 벌집형 격자 구조는 힘 전달 경로를 최적화합니다. 동일한 양의 강철로 하중 지지력을 15%~20% 증가시켜 더 나은 바람과 지진을 제공합니다. 모듈식 조립 시 저항 및 더 높은 효율성을 제공합니다.

2. 부식 방지는 글로벌 프로젝트에 어떻게 적용됩니까?

표준 용융 아연 도금(아연 층 ≥86μm)은 녹슬지 않고 96시간 염수 분무 테스트를 통과합니다.
해안 고염분, 산업 및 기타 시나리오의 경우 용융 아연 도금을 사용한 이중 부식 방지 솔루션 탄화불소 코팅이 제공되어 서비스 수명이 35~40년으로 연장됩니다.
모든 패스너는 용융 아연 도금 처리되어 있으며 볼트 연결부는 Dacromet 코팅을 사용하여 국부적인 부식을 방지합니다.

3. 맞춤형 제품의 배송주기는 어떻게 되나요?

표준 제품(15~30m): 재고가 있으며 7~15일 이내에 배송됩니다.
맞춤형 제품(30~60m, 특수 부식 방지/하중 요구 사항 포함): 설계에 따라 다름 복잡하므로 설치 지침과 기술 지원이 제공되면 생산이 20~45일 내에 완료됩니다.

4. 설치 및 유지 관리 시 주의해야 할 핵심 사항은 무엇입니까?

설치: 고층 구조물 설치 자격을 갖춘 팀이 엄격하게 조립하여 수행해야 합니다. 도면에 따르면 수직성을 보장하기 위해 볼트 토크 표준(M24 볼트 ≥ 400 N·m)을 충족합니다.
유지 관리: 2년마다 아연 도금 두께와 볼트 조임 상태를 점검하십시오. 종합검사를 실시하다 태풍이나 지진 이후; 해안지역은 3년마다 부식방지층을 보수하고 재측정한다. 1~2년마다 접지 저항이 발생합니다.

5. 제품이 준수하는 국제/국내 표준은 무엇입니까?

국내 표준: GB/T 2694 "전송선 타워 제조 기술 조건", GB 50017 "강철 구조 설계 표준", GB 50135 "고층 구조 설계 표준";
국제 표준: ISO 9001 품질 관리 시스템, ASTM, DIN, JIS 등 해당 표준 제공 가능 프로젝트 국가의 요구 사항에 따른 규정 준수 문서.
