330kV 송전선 앵글 철탑

청도안방신에너지의 330kV 송전선로 앵글철탑은 초고압 송전핵심설비이다. 중국의 전력 건설 요구를 기반으로 회사가 독자적으로 개발 및 제조하고 자체 공장의 생산 장점.

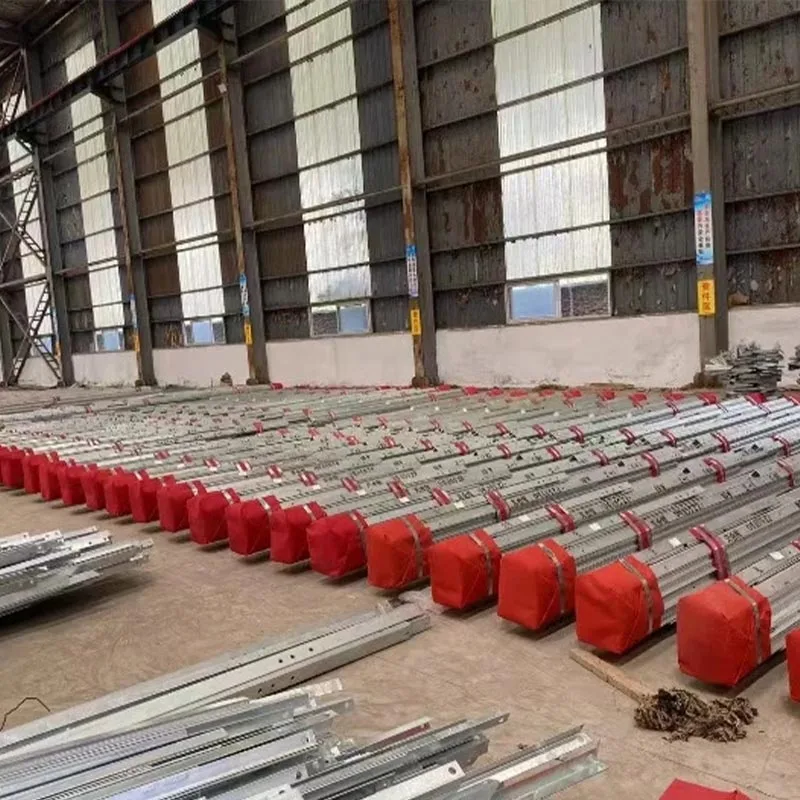

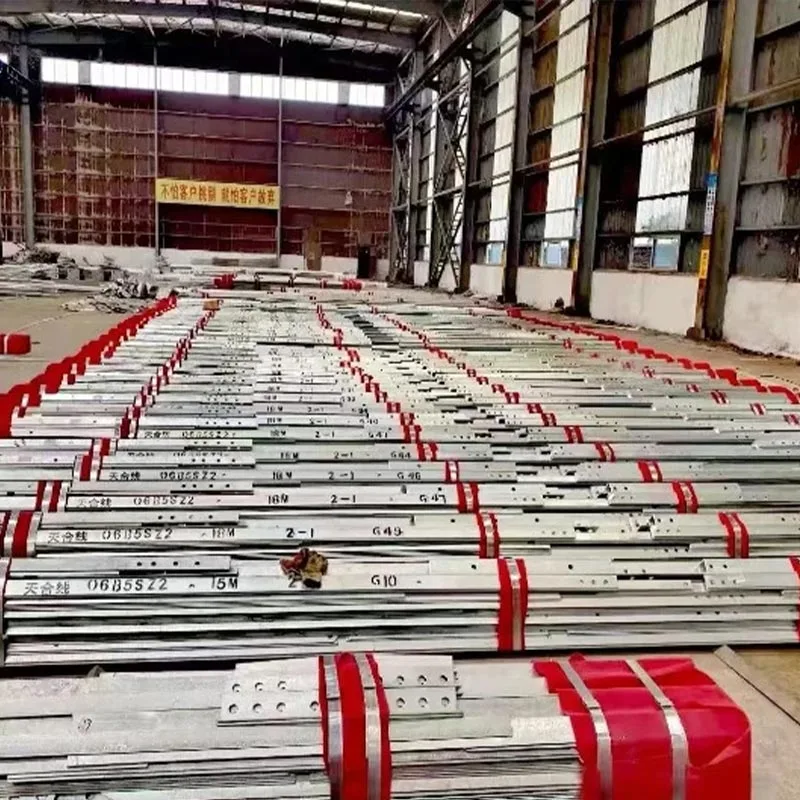

이 타워는 고품질의 앵글로 만들어졌습니다. 강철 Q235B, Q345B 및 Q420B는 정밀 절단, 용접, 용융 아연 도금 및 기타 엄격한 공정을 통해 가공됩니다. 절차.

단일 또는 결합된 앵글 강철 단면을 갖는 구성 요소를 갖춘 격자형 자립 타워입니다. 컴팩트한 구조, 명확한 힘 분포 및 투명한 하중 전달이 특징입니다.

330kV 송전선로의 핵심 베어링 설비로서 고강도, 높은 안정성, 내풍 및 내진성, 내식성, 긴 수명 등의 장점이 있습니다. 서비스 수명. 평야, 언덕, 산, 해안 지역 등 다양하고 복잡한 지형에 적합합니다.

그것은 충족한다 330kV 고전압 송전선로의 도체 설치 및 절연체 서스펜션의 핵심 요구 사항, "가공 송전선 타워 설계 표준"을 엄격히 준수하여 안전하고 신뢰할 수 있는 국가 및 국가를 위한 경제적이고 효율적인 종합 솔루션 효율적인 지역 간 전력 자원을 지원하는 국제 전력망 및 지역 송전 프로젝트 전송.

매개변수 사양

모델 선택 권장 사항

30-40m 타워(건식) 적용 가능한 시나리오

평야 지역, 교외 330kV 송전선, 변전소 송전선, 수평형 기존 송전 구간 200-250m의 경간.

권장 이유: 컴팩트한 구조, 작은 설치 공간, 경제적인 비용, 명확한 스트레스 유통이 편리하고 설치가 편리하며 대형 건설 장비가 필요하지 않으며 보통 규모의 지역에 적합합니다. 인구 밀도와 평평한 지형. 330kV 송전의 기존 구간에 선호되는 모델입니다. 합리적인 강재 사용과 뛰어난 코스트 퍼포먼스를 갖춘 라인입니다.

40-50m 타워(컵형) 적용 가능한 시나리오

언덕이 많은 지역, 중간 경간 송전선(수평 경간 250-300m), 복도 폭 제약이 거의 없는 구간, 계정 신호 간섭 방지 요구 사항.

권장 이유: 도체는 3상 수평 레이아웃으로 배열되어 있으며, 합리적으로 응력을 받습니다. 높은 강성, 330kV 라인 접지선의 안전한 공간 확보, 강한 바람 저항, 적합 완만하게 기복이 있는 지형 및 제어된 송전선 복도 폭이 필요한 프로젝트, 설치가 용이하고 유지하다.

50-70m 타워(포탈/강화형) 적용 가능한 시나리오

산악지대, 오지, 연안의 강풍지대, 장경간 송전선로(수평경간 300-400m), 기존 선을 가로지르는 특수 구간.

권장 이유: 강화된 앵글강 접합을 사용하여 고강도, 강한 안정성, 강한 바람, 폭설, 염수 분무 및 기타 가혹한 기상 조건을 견딜 수 있습니다. 파운데이션 스트레스가 적당하고, 복잡한 지형에 설치하기에 적합하며 하중 지지 및 재해 저항 문제를 효과적으로 해결합니다. 산간 및 해안 지역의 330kV 라인. 일부 모델은 교차 타워로 사용할 수 있습니다.

맞춤형 타워 적용 가능한 시나리오

특수 지형 (섬, 급경사, 늪지), 특수하중(다중장비통합, 광역횡단), 특수기상 조건(무거운 지역, 강한 태풍 지역) 및 특수 외관(경관 통합) 요구 사항 330kV 송전선 프로젝트용.

권장 이유: 청도 안방신에너지 자체 공장에서 330kV 송전선로 맞춤 제작 가능 앵글 철탑 높이, 구조 형태, 재질, 부식 방지 기준 및 이에 따른 내하력 고객이 제공한 프로젝트 도면, 지형 조사 보고서 및 기상 데이터에 1:1 설계, 제작, 설치를 원스톱 서비스로 안내하며, 다양한 특별 프로젝트를 만나보세요 요구 사항.

실제 사례

Gansu Hexi Corridor 330kV 송전선 앵글 철탑 프로젝트

프로젝트 개요: 간쑤허시(Gansu Hexi) 50미터 포탈타워 12세트 납품 지역의 건조하고 바람이 많이 불고 결빙되는 기상 조건에 적합한 수평 330kV 송전선 프로젝트 만 거리 300m. 도체 유형: 2×LGJ400/35, 접지선 유형: JLB20A-120.

구현 효과: 타워는 Q345B 고품질 앵글강을 사용하고 강화되었습니다. 부식 방지 공정으로 29m/s의 국지적 바람과 10mm 얼음 하중을 성공적으로 견뎌냈습니다. 설치 시간은 다음과 같습니다. 25% 감소하였고, 타워는 현재까지 무장애로 운영되어 지선 회랑 혼잡을 효과적으로 완화시켰으며, 지역 송전 안정성을 보장하고 State Grid Gansu Electric Power로부터 높은 평가를 받았습니다. 회사.

산동 칭다오 330kV 변전소 송전선 앵글 철탑 프로젝트

프로젝트 개요: 출국용 35미터 갠트리형 타워 8세트 제공 변전소와 본선을 연결하는 칭다오 330kV 변전소 라인 프로젝트. 교외 지형에 적합 제한된 토지와 통합된 주변 환경을 가지고 있습니다.

구현 효과: 제품의 구조가 컴팩트하고 설치가 편리하며 토지를 엄격히 관리하는 제품입니다. 직업. 수직도 및 하중 지지력은 설계 표준을 충족하여 변속기 요구 사항에 완벽하게 들어맞습니다. 변전소의 나가는 끝은 330kV 고전압 전력의 안정적인 출력을 효과적으로 보장하고 칭다오의 지역 전력망이 국가 전력망의 승인을 통과했습니다.

산시성 웨이난 330kV 송전선 재건 앵글 철탑 프로젝트

프로젝트 개요: 웨이난 330kV 루오링 라인 타워 업그레이드 및 높이 향상 프로젝트에 참여, 산시성(Shaanxi)은 40미터 강화 330kV 송전선 앵글 스틸 타워 9세트(스트레인 타워 4개 포함)를 공급하고, 노후된 시멘트 이중전주 교체, 안전거리 부족, 자연저항 약화 문제 해결 기존 라인의 재해.

구현 효과:높은 강도와 안정성 덕분에 그들은 계속되는 우천시에도 성공적으로 설치되어 폭우에 대한 탁월한 성능을 발휘하며, 강한 바람. 재건축 후 노선의 운영 안정성이 크게 향상되어 효과적으로 예방할 수 있었습니다. 대규모 정전으로 인해 허난성 링바오(Lingbao) 변전소에 전력 공급을 안정적으로 지원 웨이난 지역을 대상으로 10일간의 집중적인 재건 작업을 성공적으로 완료했습니다.
